Serie EasyTrax®
Inserimento dei cavi estremamente rapido mediante semplice pressione
- Stabile design Tecnologia 2K: struttura robusta, traversini flessibili
- Maglie di catena in poliammide
- Grande autoportanza
- Interno catena privo di interferenze per la protezione dei cavi
- Molto silenziosa con ammortizzatore integrato
- Apribile lato interno /esterno
- Sistema di separatori per i cavi installati
- Raccordi terminali in un unico pezzo con fermacavi integrati
Features
- Rapido inserimento dei cavi in catena mediante semplice pressione dei cavi
- Fattore di utilizzo molto elevato mediante traversini lamellari flessibili apribili in direzione delle bande di catena
- Ogni maglia si compone di due differenti materiali:
– Struttura in materiale rinforzato in fibra di vetro
– Profili lamellari in speciale poliammide elastico - Stabile struttura della catena
- Elevata resistenza a torsione
- Grande autoportanza
- Molto silenziosa grazie agli ammortizzatori integrati
Rapido e semplice inserimento dei cavi
Fattore di utilizzo molto elevato
Elevata stabilità laterale
Sistema di separatori per una suddivisione sicura dei cavi
ET0115
- Inner height [hi]: 4.6 mm
- Inner widths [Bi]: 7 mm
- Pitch [t]: 11.5 mm
- Bending [KR]: 10 mm
ET0250
- Inner height [hi]: 16.5 mm
- Inner widths [Bi]: 30 - 50 mm
- Pitch [t]: 25 mm
- Bending [KR]: 28 - 100 mm
ET0320
- Inner height [hi]: 18 mm
- Inner widths [Bi]: 15 - 65 mm
- Pitch [t]: 32 mm
- Bending [KR]: 28 - 125 mm
ET1455
- Inner height [hi]: 25 mm
- Inner widths [Bi]: 25 - 78 mm
- Pitch [t]: 45.5 mm
- Bending [KR]: 52 - 200 mm

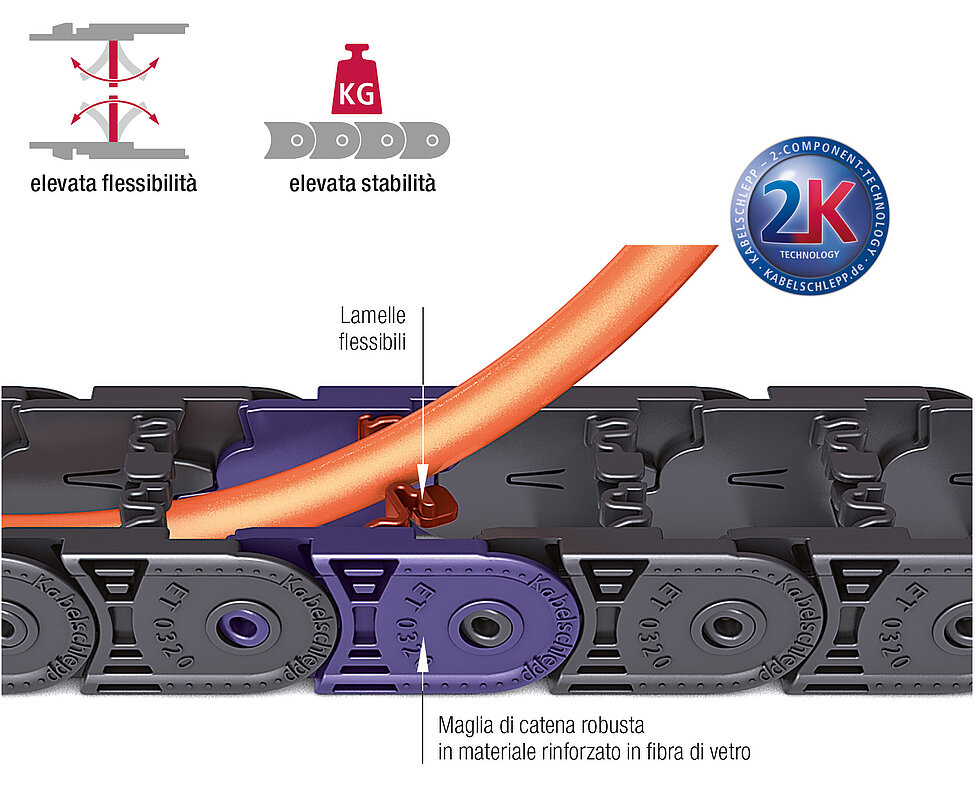

Struttura della catena portacavi
Catene portacavi solide in poliammide: maglie di catena e raccordi terminali in poliammide
Ciascuna maglia è composta da due differenti materiali:
- Struttura solida delle bande in materiale rinforzato in fibra di vetro
- Lamelle flessibili in poliammide elastico
La tecnologia 2K (a 2 componenti)
La tecnologia a 2-componenti della EasyTrax® combina proprietà apparentemente incompatibili: stabilità e flessibilità. Le catene portacavi devono essere molto stabili e avere una grande autoportanza. Allo stesso tempo i cavi devono poter essere alloggiati in catena in modo semplice e rapido. La EasyTrax® unisce queste esigenze attraverso una costruzione innovativa e una combinazione di materiali della struttura robusta rinforzata in fibra di vetro e lamelle in poliammide elastico.
Confronto dimensionale
| Produttore | hi [mm] | hG [mm] | t [mm] | Schema di foratura identico |
|---|---|---|---|---|
ET0320 | 18 | 25,5 | 32 | si |
Prodotto concorrenza | 19 | 25 | 30,5 | si |
Confronto momento flettente
Confronto rigidità alla flessione
Diagramma dell’autoportanza per lunghezze autoportanti in funzione del peso aggiunto
Vantaggi sui prodotti della concorrenza
- 4-volte più elevato il peso aggiunto rispetto al prodotto della concorrenza
- 2-volte più grande l’autoportanza rispetto al prodotto della concorrenza
- Più rapido l’inserimento dei cavi con un maggior grado di riempimento
- Scorrimento silenzioso mediante sistema di ammortizzatori integrato
- Elevata stabilità laterale grazie sistema di incastro nel sistema di battuta
- Separatori utilizzabili per la suddivisione dei cavi alloggiati nella sezione della catena
