Serie QuickTrax®
Serie QuickTrax®
Catene portacavi compatte ed economiche in tecnologia 2K (a 2 componenti)
- Stabile design Tecnologia 2K: struttura robusta, traversini flessibili
- Maglie di catena in poliammide
- Grande autoportanza
- Interno catena privo di interferenze per la protezione dei cavi
- Molto silenziosa con ammortizzatore integrato
- Apertura rapida e semplice
- Apribile lato interno /esterno
- Sistema di separatori e divisori per i cavi installati
- Raccordi terminali in un unico pezzo con e senza fermacavi integrati
Features
Features
- Rapido e semplice inserimento dei cavi in catena grazie ai traversini flessibili apribili a scatto
Ogni maglia si compone di due differenti materiali:
– Struttura in materiale rinforzato in fibra di vetro
– Traversini apribili a scatto in poliammide speciale e flessibile - Stabile struttura della catena
- Elevata resistenza a torsione
- Molto silenziosa grazie agli ammortizzatori integrati
- Grande autoportanza
Long travel length
Opens outward
Opens inward
Sliding dividers
Height separation possible
Quiet running/low noise
Facile da aprire …
… anche senza utensili
Elevata stabilità laterale
Sicura suddivisione dei cavi
Types
more details
more details
QT0250
- Inner height [hi]: 17.6 mm
- Inner widths [Bi]: 30 - 50 mm
- Pitch [t]: 25 mm
- Bending [KR]: 28 - 100 mm
QT0320
- Inner height [hi]: 20 mm
- Inner widths [Bi]: 15 - 65 mm
- Pitch [t]: 32 mm
- Bending [KR]: 28 - 125 mm
Struttura della catena portacavi
Catene portacavi solide in poliammide: maglie di catena e raccordi terminali in poliammide
Ciascuna maglia è composta da due differenti materiali:
- Struttura solida delle bande in materiale rinforzato in fibra di vetro
- Lamelle flessibili in poliammide elastico

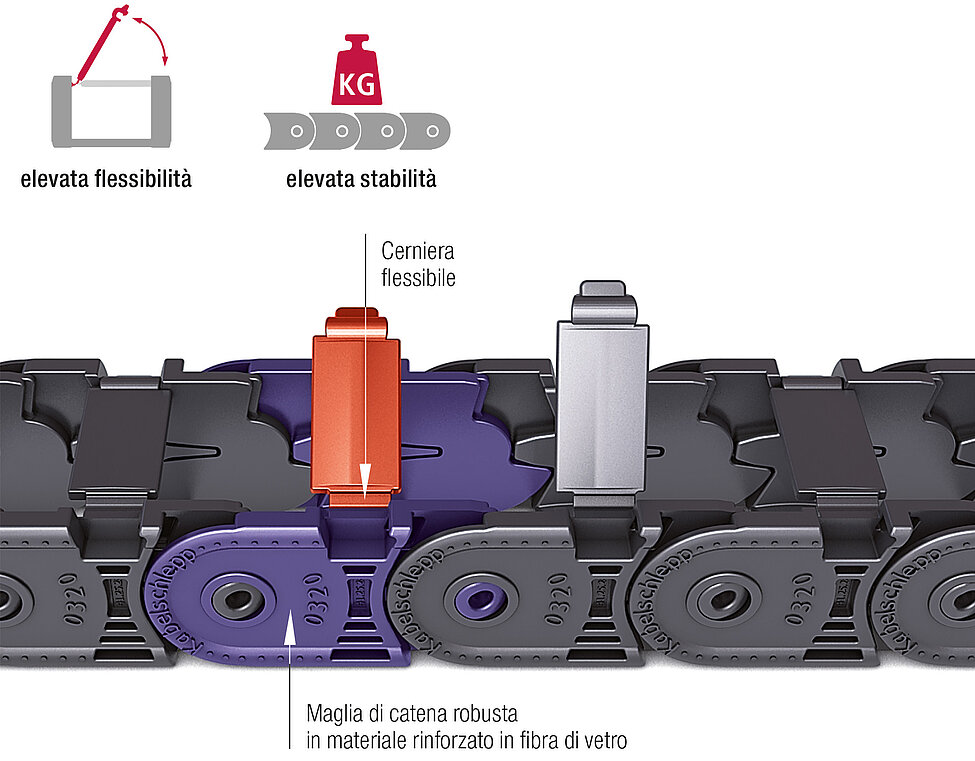

La tecnologia 2K (a 2 componenti) della catena QuickTrax®
La tecnologia a 2-componenti della QuickTrax® combina proprietà apparentemente incompatibili: stabilità e flessibilità. Le catene portacavi devono essere molto stabili e avere una grande autoportanza. Allo stesso tempo i cavi devono poter essere alloggiati in catena in modo semplice e rapido. La QuickTrax® unisce queste esigenze attraverso una costruzione innovativa e la combinazione di materiali della struttura robusta rinforzata in fibra di vetro e traversini in poliammide speciale resistente.
Confronto dimensionale
| Produttore | hi [mm] | hG [mm] | t [mm] | Schema di foratura identico |
|---|---|---|---|---|
| QuickTrax | 20,0 | 25,5 | 32,0 | si |
| Prodotto concorrenza | 17,5 | 23,0 | 30,5 | si |
Confronto momento flettente
Confronto rigidità alla flessione
Diagramma dell’autoportanza per lunghezze autoportanti in funzione del peso aggiunto
Vantaggi sui prodotti della concorrenza
- 20 % in più di autoportanza rispetto al prodotto della concorrenza
- 33 % in più di peso aggiunto mediante l’impiego di poliammide rinforzato con fibre di vetro
- Maggior altezza interna
- Bassa rumorosità dovuta al sistema di ammortizzamento integrato
- Elevata stabilità laterale grazie sistema di incastro nel sistema di battuta
- Separatori utilizzabili per la suddivisione dei cavi alloggiati nella sezione della catena
