Serie QuickTrax®

Kompakte und preiswerte Energieketten in 2K-Technologie

Stabile 2K-Konstruktion: Harter Kettenkörper, flexibles Filmscharnier
Kettenglieder aus Kunststoff
Große freitragende Länge
Leitungsschonender Innenraum – keine Störkanten
Sehr leise durch integrierte Geräuschdämpfung
Blitzschnell und einfach zu öffnen
Innen oder außen zu öffnen
Trennstege und Höhenunterteilung zur Separation der Leitungen
Einteilige Anschlussstücke mit und ohne integrierte Zugentlastung

Features

Blitzschnelle und einfache Leitungsbelegung durch Bügel mit Filmscharnier
Jedes Kettenglied besteht aus zwei unterschiedlichen Materialien:
– Harter Kettenkörper aus glasfaserverstärktem Material
– Bügel mit flexiblem Filmscharnier aus elastischem Spezialkunststoff
Stabile Kettenkonstruktion
Hohe Torsionssteifigkeit
Sehr leise durch integrierte Geräuschdämpfung
Große freitragende Länge

Long travel length

Opens outward

Opens inward

Sliding dividers

Height separation possible

Quiet running/low noise

Einfach zu öffnen …

… auch ohne Werkzeug

Hohe Seitenstabilität

Sichere Leitungsseparation

Types

QT0250

Inner height [hi]: 17.6 mm
Inner widths [Bi]: 30 - 50 mm
Pitch [t]: 25 mm
Bending [KR]: 28 - 100 mm

more details

QT0320

Inner height [hi]: 20 mm
Inner widths [Bi]: 15 - 65 mm
Pitch [t]: 32 mm
Bending [KR]: 28 - 125 mm

more details

Type	hi [mm]	Bi [mm]	t [mm]	KR [mm]
QT0250	17.6	30 - 50	25	28 - 100
QT0320	20	15 - 65	32	28 - 125

Kettenaufbau

Vollkunststoff-Energieführungen: Kettenglieder und Anschlussstücke aus Kunststoff

Jedes Kettenglied besteht aus zwei unterschiedlichen Materialien:

Harter Kettenkörper aus glasfaserverstärktem Material
Flexible Lamellen aus elastischem Kunststoff

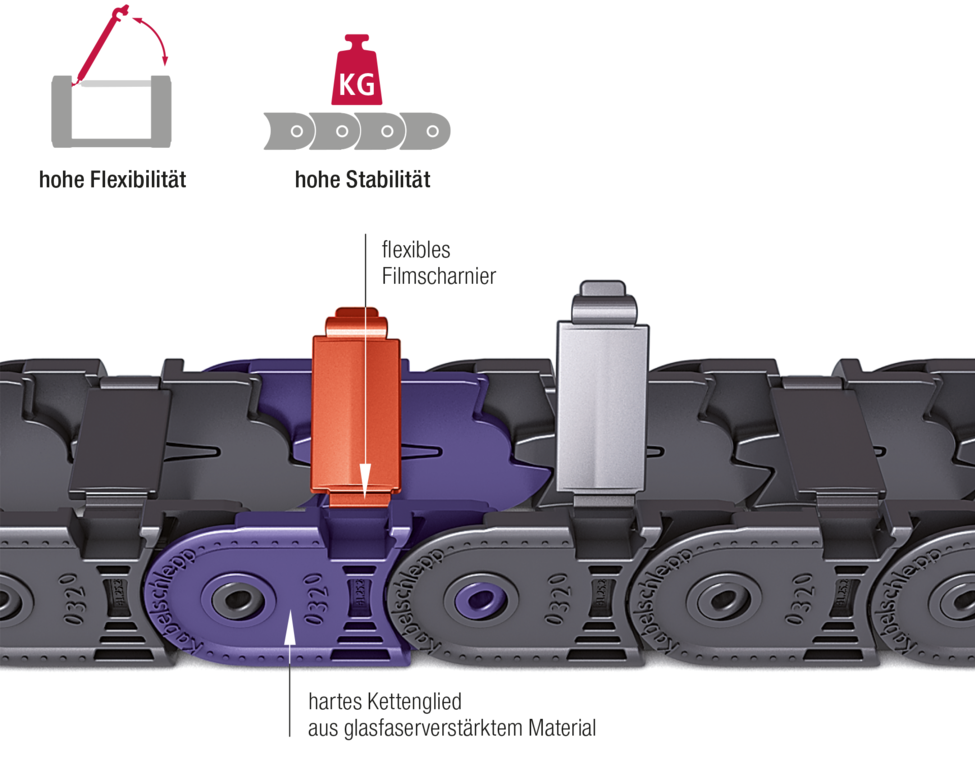

Die 2K-Technologie der QuickTrax®

Die 2-Komponenten-Technologie der QuickTrax^® macht es möglich, scheinbar unvereinbare Eigenschaften zu vereinen: Stabilität und Flexibilität. Energieführungsketten sollen sehr stabil sein und eine große freitragende Länge haben. Gleichzeitig sollen Leitungen zur schnellen Belegung einfach eingelegt werden können. Die QuickTrax^® vereinigt diese Ansprüche durch eine innovative Konstruktion und die Materialkombination von hartem Kettenkörper aus glasfaserverstärktem Material und Bügeln mit Filmscharnier aus festem Spezialkunststoff.
