Série LS/LSX
Chaînes en acier économique de type léger

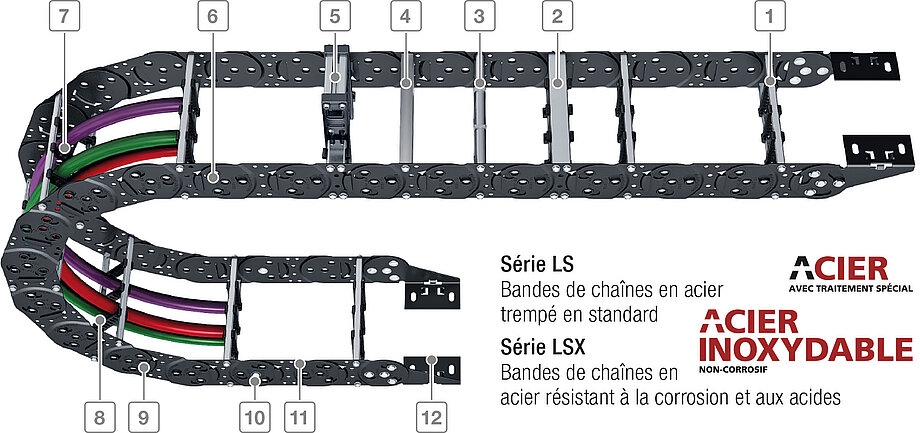

- Toutes les entretoises disponibles avec largeur par incrément de 1 mm
- Entretoises en aluminium vissées quadruples pour contraintes extrêmes
- Entretoises à galets
- Entretoises perforées en aluminium
- Entretoises rapportées à cadre
- Butées intégrées dans la bride de chaîne – pas de boulons supplémentaires nécessaires
- Différentes possibilités de séparation des câbles
- Séparateurs en plastique ou en acier
- Bandes de chaînes à poids optimisé en acier trempé ou acier inoxydable
- Boulons centraux en option pour applications à contraintes élevées
- Bon comportement de la largeur intérieure vers extérieure – pas de séparateur de bord nécessaire
- Cornière d’assemblage pour différentes variantes de raccords
Features
- Construction des brides d’une pièce à poids optimisé
- Plus abordable que les chaînes en acier comparables
- Longueurs autoportantes nettement plus élevées en comparaison avec les chaînes en plastique de dimension comparable
- Rayon et butées de précontrainte intégrés – dans une conception abordable
- Systèmes d’entretoises vissés, cornières d’assemblage massives
- Cache avec feuillard disponible sur demande
- Disponible également comme solution à bande double
- Bonne résistance à la corrosion
La construction
Les chaînes sont très légères mais toutefois très stables grâce à la construction des brides à poids optimisé. La longueur autoportante est bien plus élevée pour la série LS que pour les chaînes en plastique de dimensions comparables.
Les brides de chaînes à poids optimisé ne comprennent qu’une platine – le système de butée est intégré
Bandes latérales légères sans boulons supplémentaires – acier trempé ou acier inoxydable
En option : Boulons centraux et circlip pour applications à contraintes élevées
En option : Rail C pour pièces serre-câbles fixes dans le raccord
LS/LSX1050
- Inner height [hi]: 48 - 58 mm
- Chain width [Bk]: 100 - 600 mm
- Pitch [t]: 105 mm
- Bending [KR]: 105 - 430 mm
| Type | hi [mm] | Bi [mm] | t [mm] | KR [mm] |
|---|---|---|---|---|
| LS/LSX1050 | 48 - 58 | 54 - 584 | 105 | 105 - 430 |
Stable et durable dans des conditions extrêmes également
Chaîne porte-câbles à chaîne en bande double en acier LS1050
- Jusqu’à 40 % de longueur autoportante supplémentaire en comparaison avec la LS 1050 avec bande latérale standard pour charge supplémentaire similaire, dans le cadre de l’abaque des charges
- Charges supplémentaires très élevées : jusqu’à 40 kg/m possibles
- Durée de vie élevée même en cas de charge dynamique élevée
- Vitesses de déplacement élevées
Durée de vie élevée grâce à des bandes de chaînes trempées
La durée de vie de la LS1050 est nettement augmentée par la surface trempée. Des chaînes de construction similaire ont été testées.
La LS1050 convient ainsi parfaitement aux applications avec de nombreux cycles de déplacement comme par exemple en fonctionnement à 3 équipes.
Longueurs autoportantes nettement plus élevées en comparaison avec les chaînes en plastique de dimension comparable
Abaque des charges pour longueur autoportante
en fonction de la charge additionnelle
Optimisation du poids grâce à une construction adaptée des brides
