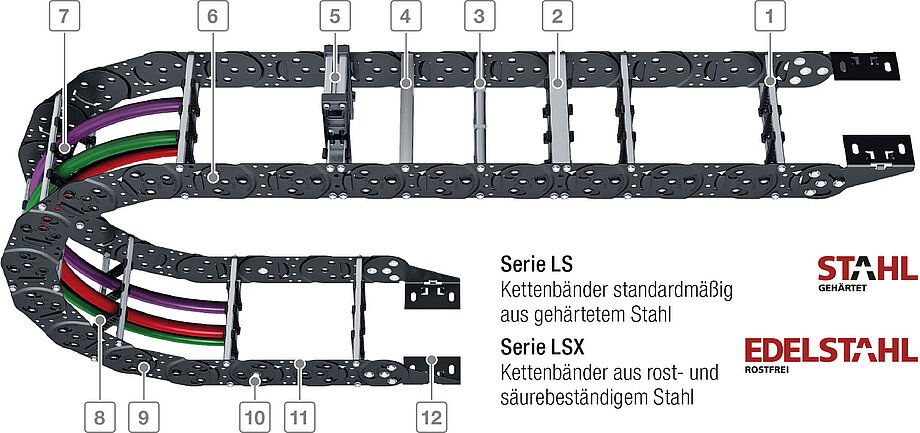

Serie LS/LSX
Preisgünstige Stahlketten in leichter Ausführung
- Alle Stege im 1 mm Breitenraster lieferbar
- 4-fach verschraubte Aluminiumstege für extreme Belastungen
- Rollen-Stege
- Aluminium-Lochstege
- Rahmen-Aufbaustege
- Anschläge in Kettenlasche integriert – keine zusätzlichen Bolzen notwendig
- Verschiedene Separierungsmöglichkeiten der Leitungen
- Trennstege aus Kunststoff oder Stahl
- Gewichtsoptimierte Kettenbänder ausgehärtetem Stahl oder Edelstahl
- Optionaler Zentralbolzen für hochbelastete Anwendungen
- Gutes Verhältnis von Innen- zu Außenbreite – kein Randtrennsteg notwendig
- Anschlusswinkel für unterschiedliche Anschlussvarianten
Features
- Gewichtsoptimierte einteilige Laschenkonstruktion
- Preiswerter als vergleichbare Stahlketten
- Deutlich höhere freitragende Längen im Vergleich zu Kunststoffketten vergleichbarer Größe
- Integrierte Radius und Vorspannungsanschläge – im preiswerten Design
- Verschraubte Stegsysteme, massive Anschlusswinkel
- Abdeckung mit Stahlband auf Anfrage lieferbar
- Auch als Doppelbandlösung möglich
- Gute Korrosionsbeständigkeit
Die Konstruktion
Durch die gewichtsoptimierte Laschenkonstruktion sind die Ketten sehr leicht und dennoch sehr stabil. Die freitragende Länge ist bei der LS-Serie im Vergleich mit Kunststoffketten vergleichbarer Größe deutlich höher.
Gewichtsoptimierte Kettenlaschen bestehen aus nur einer Platine – das Anschlagsystem ist integriert
Leichte Seitenbänder ohne zusätzliche Bolzen – gehärteter Stahl oder Edelstahl
Optional: Zentralbolzen und Sicherungsring für hochbelastete Anwendungen
Optional: C-Schiene für Zugentlastungselemente im Anschluss fixiert
LS/LSX1050
- Inner height [hi]: 48 - 58 mm
- Chain width [Bk]: 100 - 600 mm
- Pitch [t]: 105 mm
- Bending [KR]: 105 - 430 mm
| Type | hi [mm] | Bi [mm] | t [mm] | KR [mm] |
|---|---|---|---|---|
| LS/LSX1050 | 48 - 58 | 54 - 584 | 105 | 105 - 430 |
Stabil und langlebig auch unter extremen Bedingungen
Doppelbandkette Energieführung aus Stahl LS1050
- Bis zu 40 % größere freitragende Länge im Vergleich zur LS 1050 mit Standard-Seitenband bei gleicher Zusatzlast, im Rahmen des Belastungsdiagramms
- Sehr große Zusatzlasten: bis 40 kg/m möglich
- Lange Lebensdauer auch bei großer dynamischer Belastung
- Hohe Verfahrgeschwindigkeiten
Längere Lebensdauer durch gehärtete Kettenbänder
Durch die gehärtete Oberfläche wird die Lebensdauer der LS1050 wesentlich erhöht. Getestet wurden baugleiche Ketten.
Die LS1050 ist somit bestens geeignet bei Anwendungen mit vielen Verfahrzyklen wie beispielsweise im 3-Schicht-Betrieb.
Deutlich höhere freitragende Längen im Vergleich zu Kunststoffketten vergleichbarer Größe
Belastungsdiagramm für freitragende Länge
in Abhängigkeit von der Zusatzlast
Gewichtsoptimierung durch angepasste Laschenkonstruktion
