Serie LS/LSX
Catene portacavi in acciaio economiche dal peso ridotto

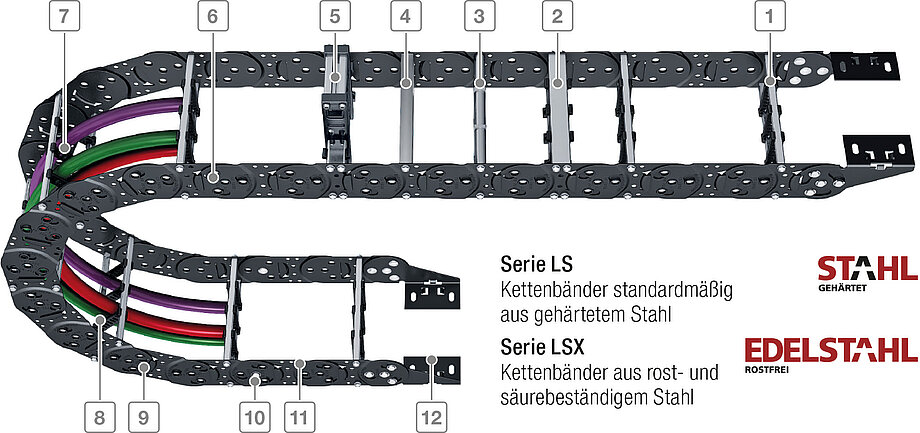

- Tutti i traversini disponibili con incremento in larghezza di 1 mm
- Traversini in alluminio fissati con 4 viti per carichi estremi
- Traversini rotanti
- Traversini in alluminio forati
- Traversini maggiorati
- Stop integrati nelle maglie di catena – non sono necessari perni aggiuntivi
- Differenti opzioni di separazione dei cavi
- Separatori in poliammide o acciaio
- Bande di catena ottimizzate nel peso in acciaio temprato o acciaio inossidabile
- Perni di bloccaggio centrali per applicazioni con carichi elevati
- Ottimo rapporto fra larghezza interna ed esterna – Non sono richiesti separatori laterali
- Raccordi terminali per opzioni di montaggio diversificaten
Features
- Struttura maglie in un’unica piastra ottimizzata nel peso
- Più economica delle catene in acciaio comparabili
- Lunghezze autoportanti significativamente più elevate delle catene in poliammide di grandezza comparabile
- Battute di raggio e precarica integrate
- Sistema di traversini con viti, raccordi terminali massivi
- Nastro di copertura in acciaio disponibile su richiesta
- Disponibile anche in soluzione a bande doppie
- Buona resistenza alla corrosione
Il Design
Grazie alla costruzione delle maglie ottimizzate nel peso le catene sono più leggere e tuttavia molto stabili. La lunghezza autoportante della Serie LS è ben più elevata delle catene portacavi in poliammide di grandezze comparabili.
Maglie di catena ottimizzate nel peso composte da un’unica piastra – sistema di battuta integrato
Bande laterali dal peso ridotto senza perni aggiuntivi – acciaio temprato o acciaio inossidabile
Opzione: perno centrale e anello di sicurezza per applicazioni con carichi elevati
Opzione: Profilo a C per elementi fermacavi fissati al raccordo
LS/LSX1050
- Inner height [hi]: 48 - 58 mm
- Chain width [Bk]: 100 - 600 mm
- Pitch [t]: 105 mm
- Bending [KR]: 105 - 430 mm
| Type | hi [mm] | Bi [mm] | t [mm] | KR [mm] |
|---|---|---|---|---|
| LS/LSX1050 | 48 - 58 | 54 - 584 | 105 | 105 - 430 |
Stabile e durevole anche in condizioni estreme
Catena portacavi con doppia banda LS1050
- Sino al 40% in più di autoportanza rispetto alla LS 1050 con banda di maglia standard a parità di peso aggiunto, nel driagramma dell’autoportanza
- Pesi aggiunti molto elevati: possibile sino a 40 kg/m
- Maggior durata anche per carichi dinamici elevati
- Elevate velocità di spostamento
Service life più lungo grazie alle bande di catena temprate
La superficie temprata aumenta significativamente la vita della LS1050. Sono stati eseguiti test con catene portacavi avente design identico.
La LS1050 è quindi ideale per applicazioni con numerosi cicli di spostamento come ad esempio funzionamento su 3 turni.
Lunghezze autoportanti significativamente più elevate rispetto alle catene portacavi in poliammide di grandezze comparabili
Belastungsdiagramm für freitragende Länge
in Abhängigkeit von der Zusatzlast
Ottimizzazione del peso grazie alla costruzione delle maglie adattata
