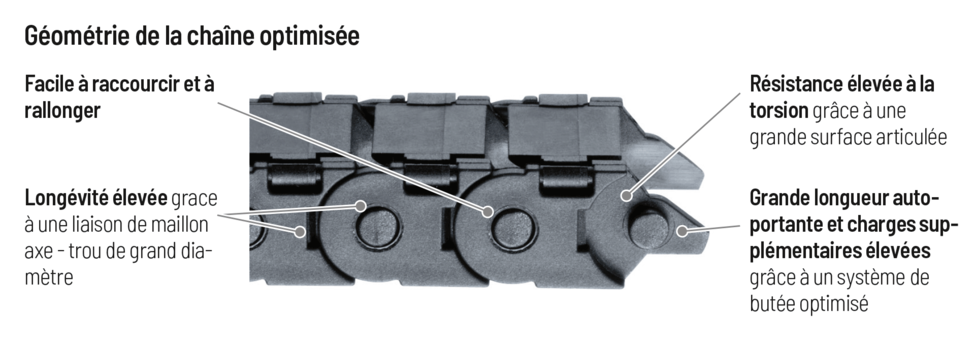

MONO 0180/0182/0184
MONO 0180/0182/0184
Pas
18 mm
18 mm
Hauteur intérieure
15 mm
15 mm
Largeurs intérieures
10 - 40 mm
10 - 40 mm
Rayons de courbure
28 - 50 mm
28 - 50 mm
Types d’entretoise
0182
plus d'informations
0180
plus d'informations
0184
plus d'informations
Types d’entretoise
0182
Maillon non ouvrable fermé (type de construction 020)
- Maillon en plastique faible poids avec une rigidité à la torsion particulière élevée.
- Extérieur / intérieur : Ne s’ouvre pas.
0180
Maillon avec entretoise ouvrable à l’extérieur (type de construction 030)
- Maillon en plastique faible poids avec une rigidité à la torsion particulière élevée.
- Ouvrable dans toute position.
- Extérieur : ouvrable.
0184
Maillon avec entretoise ouvrable à l’intérieur (type de construction 040)
- Maillon en plastique faible poids avec une rigidité à la torsion particulière élevée.
- Ouvrable dans toute position.
- Intérieur : ouvrable.
Installation dimensions
Installation dimensions
UNSUPPORTED ARRANGEMENT
| KR [mm] | H [mm] | Hz [mm] | LB [mm] | UB [mm] |
|---|---|---|---|---|
| 28 | 74 | 89 | 124 | 55 |
| 37 | 92 | 107 | 153 | 64 |
| 50 | 118 | 133 | 194 | 77 |
LOAD DIAGRAM FOR UNSUPPORTED LENGTH
depending on the additional load.
Sagging of the cable carrier is technically permitted for extended travel lengths, depending on the specific application.
Intrinsic cable carrier weight qk = 0.25 kg/m with Bi 10 mm. For other inner widths, the maximum additional load changes.
[Translate to French:] [Translate to German:]
Speed
up to 10 m/s
[Translate to French:] [Translate to German:]
Acceleration
up to 50 m/s2
[Translate to French:] [Translate to German:]
Travel length
up to 1.5 m
[Translate to French:] [Translate to German:]
Additional load
up to 1.0 kg/m
GLIDING ARRANGEMENT
[Translate to French:] [Translate to German:]
Speed
up to 3 m/s
[Translate to French:] [Translate to German:]
Acceleration
up to 30 m/s2
[Translate to French:] [Translate to German:]
Travel length
up to 70 m
[Translate to French:] [Translate to German:]
Additional load
up to 1.0 kg/m
[Translate to French:] [Translate to German:]
The gliding cable carrier must be guided in a channel.
Only designs 020 and 030 can be used for a gliding arrangement.
