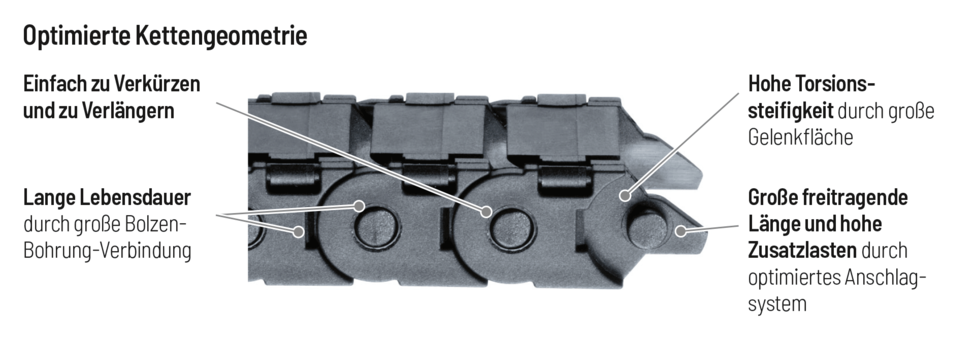

MONO 0180/0182/0184
MONO 0180/0182/0184
Pitch
18 mm
18 mm
Inner height
15 mm
15 mm
Inner widths
10 - 40 mm
10 - 40 mm
Bending radii
28 - 50 mm
28 - 50 mm
Stay Variants
0182
more details
0180
more details
0184
more details
Stay Variants
0182
Geschlossener Rahmen (Bauart 020)
- Gewichtsoptimierter, geschlossener Kunststoffrahmen mit hoher Torsionssteifigkeit.
- Außen/Innen: Nicht zu öffnen.
0180
Rahmen mit außen aufklappbaren Bügeln (Bauart 030)
- Gewichtsoptimierter Kunststoffrahmen mit hoher Torsionssteifigkeit.
- An beliebiger Position aufklappbar.
- Außen: Aufklappbar.
0184
Rahmen mit innen aufklappbaren Bügeln (Bauart 040)
- Gewichtsoptimierter Kunststoffrahmen mit hoher Torsionssteifigkeit.
- An beliebiger Position aufklappbar.
- Innen: Aufklappbar.
Einbaumaße
Einbaumaße
Freitragende Anordnung
| KR [mm] | H [mm] | Hz [mm] | LB [mm] | UB [mm] |
|---|---|---|---|---|
| 28 | 74 | 89 | 124 | 55 |
| 37 | 92 | 107 | 153 | 64 |
| 50 | 118 | 133 | 194 | 77 |
Belastungsdiagramm für freitragende Länge
in Abhängigkeit von der Zusatzlast.
Bei längeren Verfahrwegen ist ein Durchhang der Energieführung je nach Einsatzfall technisch zulässig.
Ketteneigengewicht qk = 0,25 kg/m bei Bi 10 mm. Bei abweichender Innenbreite verändert sich die maximale Zusatzlast.
Geschwindigkeit
bis 10 m/s
Beschleunigung
bis 50 m/s2
Verfahrweg
bis 1,5 m
Zusatzlast
bis 1,0 kg/m
Gleitende Anordnung
Geschwindigkeit
bis 3 m/s
Beschleunigung
bis 30 m/s2
Verfahrweg
bis 70 m
Zusatzlast
bis 1,0 kg/m
Die gleitende Energieführung muss in einem Kanal geführt werden.
Für eine gleitende Anordnung sind ausschließlich die Bauarten 020 und 030 zu verwenden.
