Série S/SX Tubes
Série S/SX Tubes
Chaînes en acier fermées extrêmement robustes et stables
Caractéristiques
Caractéristiques
- Chaînes en acier extrêmement robustes et stables pour fortes contraintes mécaniques et conditions ambiantes difficiles
- Bandes de chaînes en acier galvanisé (série S) ou acier résis tant à la corrosion et aux acides (série SX) en qualités : ER 1 / ER 1S et ER 2
- Éclisses de chaînes très stables, comprenant respective ment deux platines uniques
- Très grandes longueurs auto-portantes même en cas de charges supplémentaires importantes
- Construction articulée avec système de butées robustes multiple et boulons trempés
- Systèmes d’entretoises vissés, cornières d’assemblage massives
- Protection EX selon la classification EX II 2 GD selon ATEX RL
La construction
Chaînes porte-câbles en acier éprouvées avec brides de chaînes extrêmement stables et construction articulée avec système de butées robustes multiple et boulons trempés. La construction extrêmement stable permet de grandes longueurs auto-portantes et des charges supplémentaires élevées.
Inner width (Bi) in 1 mm increments
Long travel length
High additional load
Opens inward/outward
Covered cable carrier
Sliding dividers
Height separation possible
Hole stay available
Ex-protection-material
Heat-resistant
Cold-resistant
Resistant to hot chips
Flame-resistant V0 (UL94)
Flame-resistant V2 (UL94)

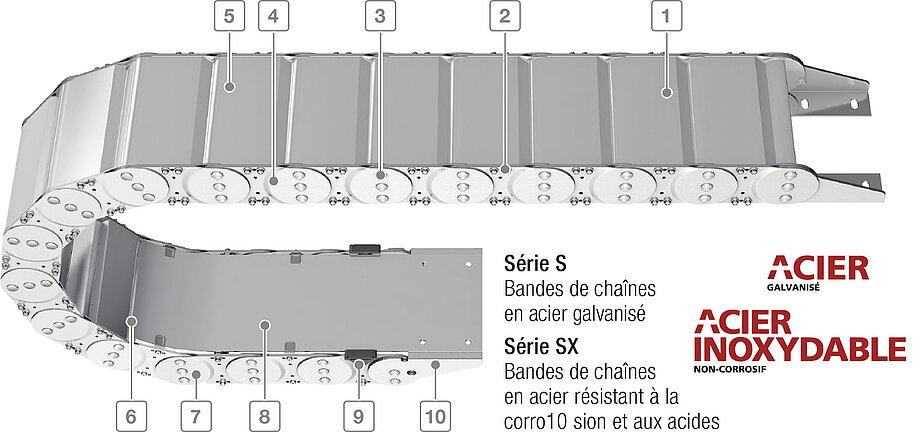

Construction en sandwich : Les brides de chaînes com prennent deux platines
Patins de glissement dis ponible pour applications replongeantes
Système de butées robustes avec boulons trempés et bagues de sécurité
Existe également en variante ouverte avec différents types d’entretoises
Types
plus d'informations
plus d'informations
plus d'informations
plus d'informations
S/SX0650
- Hauteur intérieure [hi] : 30 mm
- Largeur chaîne [Bk]: 100 - 500 mm
- Pas de la chaîne [t]: 65 mm
- Courbure [KR] : 115 - 400 mm
S/SX0950
- Hauteur intérieure [hi] : 44 mm
- Largeur chaîne [Bk]: 125 - 600 mm
- Pas de la chaîne [t]: 95 mm
- Courbure [KR] : 170 - 600 mm
S/SX1250
- Hauteur intérieure [hi] : 69 mm
- Largeur chaîne [Bk]: 150 - 800 mm
- Pas de la chaîne [t]: 125 mm
- Courbure [KR] : 260 - 1000 mm
S/SX1800
- Hauteur intérieure [hi] : 104 mm
- Largeur chaîne [Bk]: 250 - 1000 mm
- Pas de la chaîne [t]: 180 mm
- Courbure [KR] : 320 - 1300 mm
