Serie S/SX Tubes
Serie S/SX Tubes
Extrem robuste und stabile abgedeckte Stahlketten
Merkmale
Merkmale
- Extrem robuste, stabile Stahlketten für starke mechanische Belastungen und raue Umgebungsbedingungen

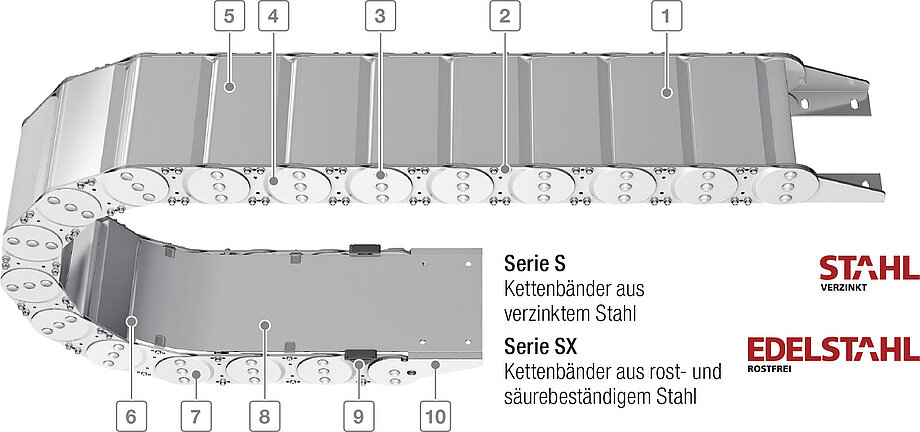

- Kettenbänder aus verzinktem Stahl (Serie S) oder rost- und säurebeständigem Stahl (Serie SX) in Qualitäten: ER 1 / ER 1S und ER 2
- Sehr stabile Kettenlaschen, die aus jeweils zwei Einzelplatinen bestehen
- Sehr große freitragende Längen auch bei großen Zusatzlasten
- Gelenkkonstruktion mit Mehrfach-Anschlagsystem und gehärteten Bolzen
- Verschraubte Stegsysteme, massive Anschlusswinkel
- EX-Schutz nach Klassifizierung EX II 2 GD gem. ATEX RL
Die Konstruktion
Bewährte Energieführungsketten aus Stahl mit extrem stabilen Kettenlaschen und einer Gelenkkonstruktion mit Mehrfach-Anschlagsystem und gehärteten Bolzen. Durch die extrem stabile Konstruktion ergeben sich große freitragende Längen und hohe mögliche Zusatzlasten.
Inner width (Bi) in 1 mm increments
Long travel length
High additional load
Opens inward/outward
Covered cable carrier
Sliding dividers
Height separation possible
Hole stay available
Ex-protection-material
Heat-resistant
Cold-resistant
Resistant to hot chips
Flame-resistant V0 (UL94)
Flame-resistant V2 (UL94)
Sandwich-Konstruktion: Kettenlaschen bestehen aus zwei Platinen
Gleitschuhe für gleitende Anwendungen lieferbar
Anschlagsystem mit gehärteten Bolzen und Sicherungsringen
Auch als offene Varianten mit unterschiedlichen Stegbauarten lieferbar
Typenreihen
Mehr Details
Mehr Details
Mehr Details
Mehr Details
S/SX0650
- Innenhöhe [hi]: 30 mm
- Kettenbreite [Bk]: 100 - 500 mm
- Teilung [t]: 65 mm
- Krümmung [KR]: 115 - 400 mm
S/SX0950
- Innenhöhe [hi]: 44 mm
- Kettenbreite [Bk]: 125 - 600 mm
- Teilung [t]: 95 mm
- Krümmung [KR]: 170 - 600 mm
S/SX1250
- Innenhöhe [hi]: 69 mm
- Kettenbreite [Bk]: 150 - 800 mm
- Teilung [t]: 125 mm
- Krümmung [KR]: 260 - 1000 mm
S/SX1800
- Innenhöhe [hi]: 104 mm
- Kettenbreite [Bk]: 250 - 1000 mm
- Teilung [t]: 180 mm
- Krümmung [KR]: 320 - 1300 mm
