Serie S/SX Tubes

Serie S/SX Tubes

Catene portacavi in acciaio protette estremamente robuste e stabili

Caratteristiche

Caratteristiche

  • Catene portacavi in acciaio estremamente robuste e stabili per carichi meccanici pesanti e condizioni ambientali gravose
  • Bande di catena in acciaio zincato (Serie S) oppure in acciaio resistente alla corrosione e agli acidi (Serie SX) in Qualità: ER 1 / ER 1S e ER 2
  • Maglie di catena molto stabili, ciascuna costituita da due singole piastre
  • Lunghezza autoportante molto elevata anche con
  • grandi pesi aggiunti
  • Sistemi di traversini con viti, raccordi terminali massivi
  • Design delle giunzioni con sistema di battuta multiplo e perni temprati
  • Protezione EX con classificazione EX II 2 GD secondo la Direttiva ATEX RL

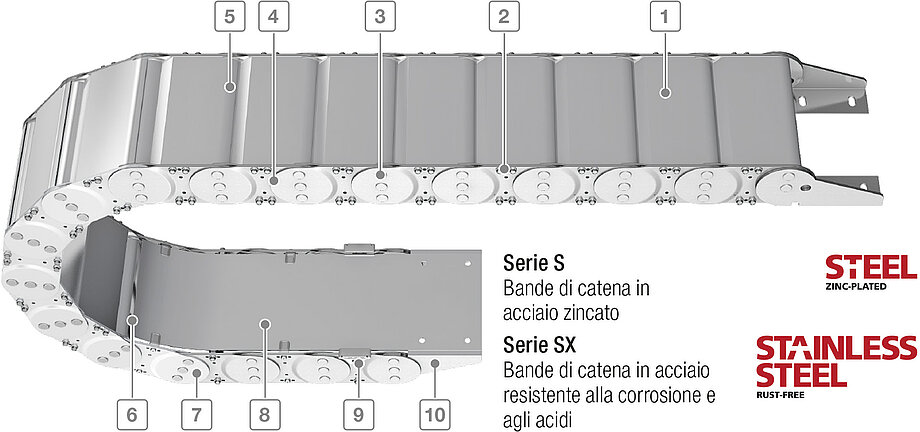

Il design
Catene portacavi in acciaio con maglie di catena estremamente stabili e giunti a sistema di battuta multiplo e perni temprati. La struttura estremamente stabile consente di realizzare grandi autoportanze e pesi aggiunti elevati.

Inner width (Bi) in 1 mm increments
Long travel length
High additional load
Opens inward/outward
Covered cable carrier
Sliding dividers
Height separation possible
Hole stay available
Ex-protection-material
Heat-resistant
Cold-resistant
Resistant to hot chips
Flame-resistant V0 (UL94)
Flame-resistant V2 (UL94)

Struttura a Sandwich: Le maglie di catena sono costituite da due piastre saldate

Pattini per applicazioni scorrevoli

Sistema di battuta con perni temprati e seeger

Disponibili anche in varianti aperte con differenti esecuzioni di traversini

Serie Tipo
S/SX0650
  • Altezza interna [hi]: 30 mm
  • Larg. catena [Bk]: 100 - 500 mm
  • Passo [t]: 65 mm
  • Curvatura [KR]: 115 - 400 mm
più dettagli
S/SX0950
  • Altezza interna [hi]: 44 mm
  • Larg. catena [Bk]: 125 - 600 mm
  • Passo [t]: 95 mm
  • Curvatura [KR]: 170 - 600 mm
più dettagli
S/SX1250
  • Altezza interna [hi]: 69 mm
  • Larg. catena [Bk]: 150 - 800 mm
  • Passo [t]: 125 mm
  • Curvatura [KR]: 260 - 1000 mm
più dettagli
S/SX1800
  • Altezza interna [hi]: 104 mm
  • Larg. catena [Bk]: 250 - 1000 mm
  • Passo [t]: 180 mm
  • Curvatura [KR]: 320 - 1300 mm
più dettagli
Tipo hi [mm] Bi [mm] t [mm] KR [mm]
S/SX0650 30 65 - 465 65 115 - 400
S/SX0950 44 88 - 563 95 170 - 600
S/SX1250 69 101 - 751 125 260 - 1000
S/SX1800 104 188 - 938 180 320 - 1300
