Abstreifer-Systeme
Zum Schutz von Führungsbahnen an Werkzeugmaschinen.
Bahnabstreifer Typenreihe BA und BAS
Abstreifer dieser Typenreihe haben eine auswechselbare Lippe und garantieren hohe Formstabilität sowie mechanische Belastbarkeit. Die Fertigung erfolgt in individuellen Formen nach Ihren Vorgaben und ist auch als Stangenware lieferbar.
Eigenschaften
- Temperaturbereich -40 °C bis 100 °C
- Werkstoff Trägermaterial: Aluminium
- Werkstoff Abstreiferlippe: Polyurethan
- Beständig gegenüber alkalischen Substanzen, Aminosäuren, Benzin und Hydrolyse, sowie Sauerstoff, Ozon und UV-Strahlen
- Weitgehend beständig gegen Öle, Fette, Laugen und Wasser
- Vorspannung ca. 2 mm
- Auswechselbare Abstreiferlippe
- Standardlänge Stangenware: 1000 mm
Kosten senken
Bei den Typen BA und BAS ist die Abstreiferlippe austauschbar. Bei Verschleiß muss nur die Lippe getauscht werden, das Trägerprofil kann weiter verwendet werden.
Typenreihe BA
Bahnabstreifer dieser Typenreihe werden vorwiegend bei beengten Einbauverhältnissen eingesetzt oder dort, wo die Abstreifer zusätzlich durch eine Teleskop-Abdeckung, einen Faltenbalg oder eine Gliederschürze geschützt sind oder keine Späne anfallen.
Typenreihe BAS
Bei dieser Typenreihe wird der Leichtmetallträger mit einem Schutz für die Abstreiferlippe gefertigt. Sie werden vorzugsweise bei direktem Späneabfall (keine heißen Späne) eingesetzt.
Typenreihe BASN
Bei dieser Typenreihe hat die Abstreiferlippe eine zusätzliche Stütznase, durch die der Anpressdruck der Lippe erhöht wird.
Hauptmerkmale
- Austauschbarkeit mit allen Produkten auf dem Markt.
- Perfekte Anpassungsfähigkeit.
- Senkschrauben sind nicht erforderlich.
- Leichte Austauschbarkeit der Abstreifleiste.
- Perfekte Haftung der Rückseite des Abstreifers.
- Spezielle kundenspezifische Konfektionierung.
Vorabstreifer zum Schutz der Führungsbahn
Zum Schutz der Abstreiferlippe vor heißen Spänen und zur Reinigung der Führungsbahn von grobem und festsitzendem Schmutz muss der Bahnabstreifer mit einem Vorabstreifer aus rostfreiem Federstahl oder Messing ausgerüstet werden.
Der Vorabstreifer und die zugehörige Leichtmetall-Klemmleiste werden mit den Befestigungsschrauben des Abstreifers am Maschinenteil angebracht.
Bei geraden Bahnabstreifern mit entsprechendem Bohrbild (Lochabstand ≤ 80 mm) kann die Klemmleiste entfallen.
Abmessungen Typenreihen BA/BAS/BASN
Typenreihe | A | B | C | D | Profillänge |
|---|---|---|---|---|---|
BA 18 | 7,5 | 4,5 | 17,5 | 3,5 | 1000 |
BA 25 | 7,5 | 4,5 | 23,5 | 3,5 | 1000 |
BAS 18 | 10 | 7 | 17,5 | 3,5 | 1000 |
BAS 25 | 10 | 7 | 23,5 | 3,5 | 1000 |
BAS 40 | 10 | 7 | 39,5 | 3,5 | 1000 |
BASN 18 | 10 | 7 | 17,5 | 3,5 | 1000 |
BASN 25 | 10 | 7 | 23,5 | 3,5 | 1000 |
BASN 40 | 10 | 7 | 39,5 | 3,5 | 1000 |
Bahnabstreifer BA 65
Bahnabstreifer BA 65 – Stangenware
Abstreifer dieser Typenreihe sind kompakt und zeichnen sich durch hohe Form und Maßgenauigkeit aus. Die Herstellung erfolgt in Formen, wodurch eine hohe Wiederholgenauigkeit garantiert werden kann.
Eigenschaften
- Temperaturbeständigkeit – 40 °C bis + 100 °C, kurzfristig bis 140 °C
- Werkstoff Trägermaterial: Stahl
- Werkstoff Abstreiferlippe: abriebfester synthetischer Kautschuk (NBR)
- Resistent gegen übliche Öle, Fette, Säuren und Basen
- Resistent gegen Mikro-Organismen
Abmessungen
Typenreihe | A | B** | C | D | Vorspannung* | Profillänge |
|---|---|---|---|---|---|---|
BA 65-14 | 6,5 | 14 | 8 | 1 | 1 | 500 |
BA 65-18 | 6,5 | 18 | 12 | 1 | 1 | 500 |
BA 65-22 | 6,5 | 22 | 15 | 0 | 2 | 500 |
BA 65-25 | 6,5 | 25 | 18 | 1,5 | 1 | 500 |
* Empfohlene Vorspannung
** Maß ohne Vorspannung

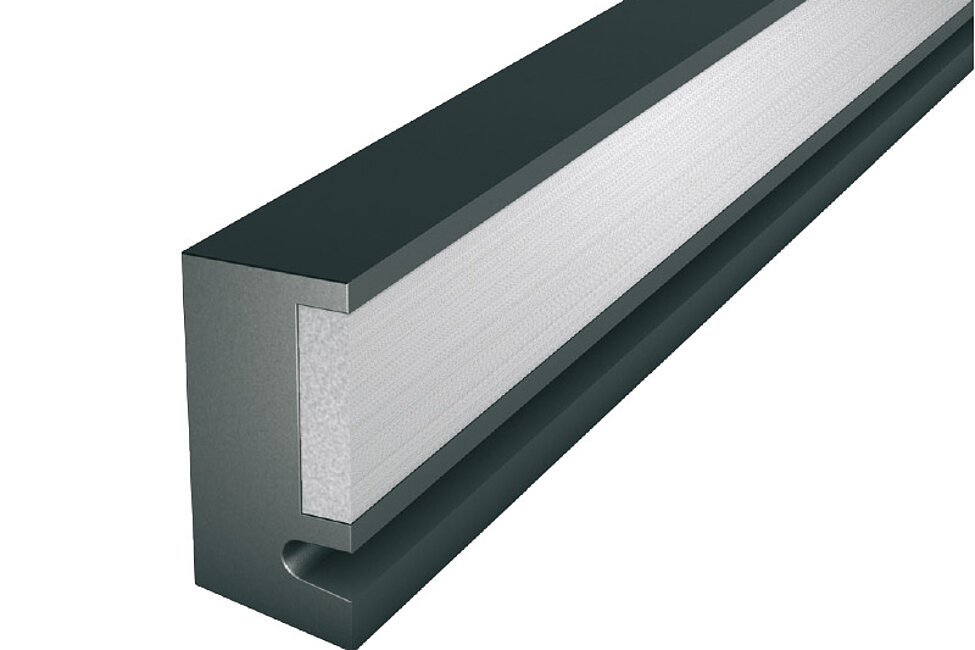

Typ BA 65-14

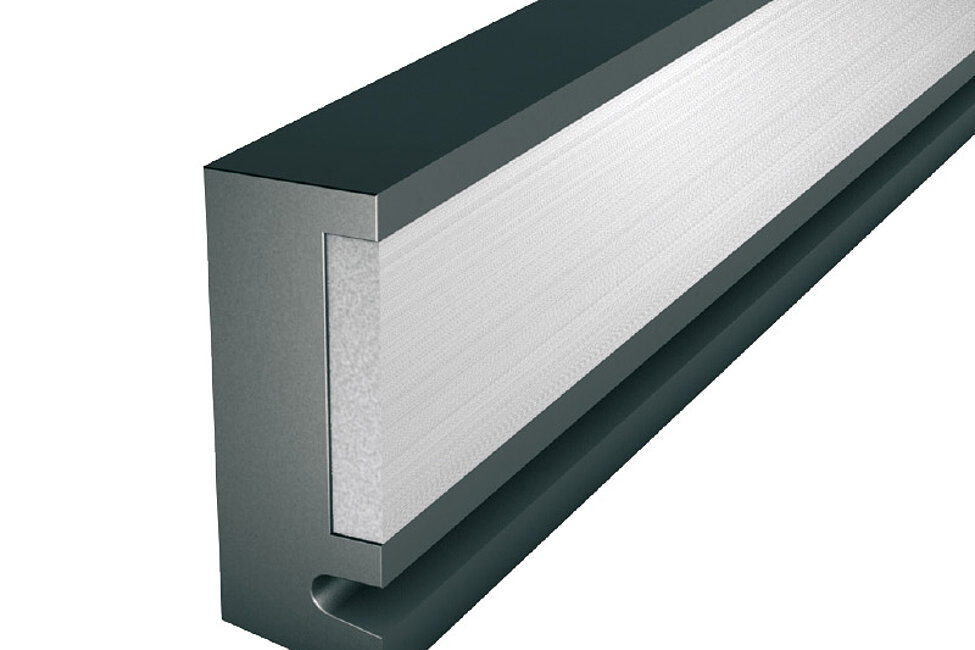

Typ BA 65-18

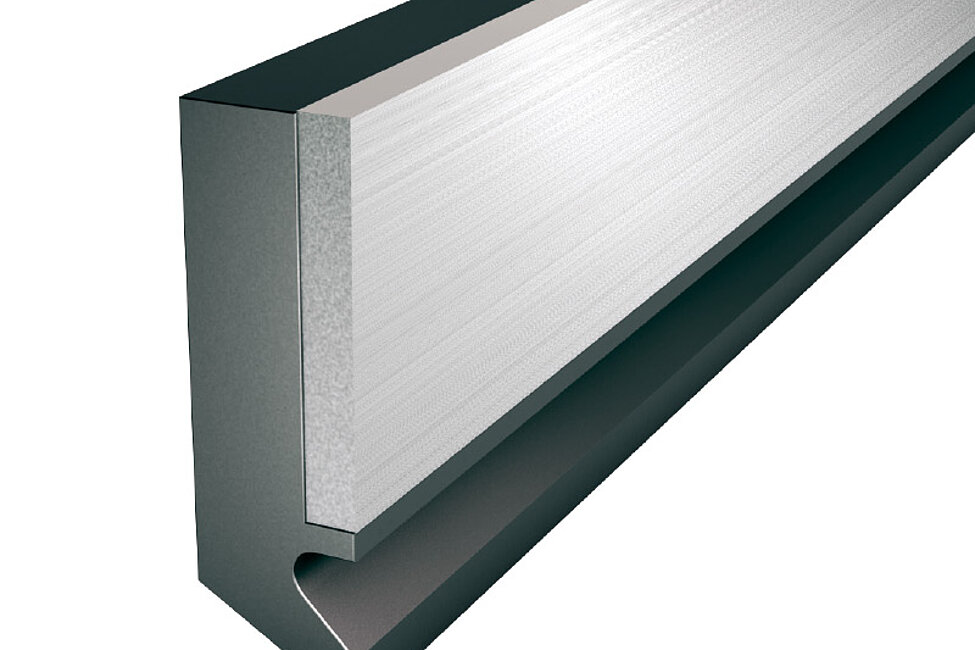

Typ BA 65-22

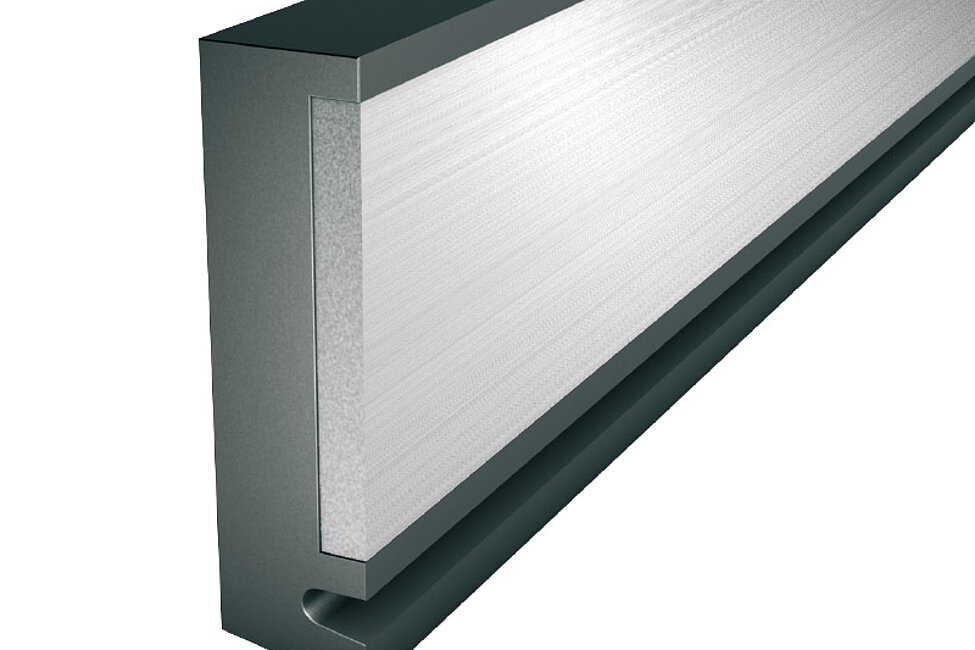

Typ BA 65-25
Bahnabstreifer BA 115
Bahnabstreifer BA 115 – Stangenware
Hochflexibler Abstreifer mit einer Vorspannung von max. 4 mm. Die Herstellung erfolgt in Formen und garantiert eine hohe Wiederholgenauigkeit.
Eigenschaften
- Temperaturbeständigkeit – 40 °C bis + 100 °C, kurzfristig bis 140 °C
- Werkstoff Trägermaterial: Stahl
- Werkstoff Abstreiferlippe: abriebfester synthetischer Kautschuk (NBR)
- Resistent gegen übliche Öle, Fette, Säuren und Basen
- Resistent gegen Mikro-Organismen
Abmessungen
Typenreihe | A | B | C | D | Vorspannung* | Profillänge |
|---|---|---|---|---|---|---|
BA 115-30 | 11,5 | 30 | 15 | 15 | 4 | 500 |
* Empfohlene Vorspannung
Typ BA 115-30
Bahnabstreifer BA 65 VARIO
Die preisgünstige Alternative zu gegossenen Abstreifern – schon bei geringen Stückzahlen. Wir fertigen auf Wunsch nach Ihren Vorgaben – individuell auf Ihre Anwendung zugeschnitten. Wahlweise sind Bahnabstreifer BA 65 VARIO als kompletter Abstreifer erhältlich oder als einzelne Abstreiferlippe in Stangenware zur eigenen Konfektionierung.
Sogenannte „gegossene Abstreifer“ sind Abstreifer, bei denen auf ein Trägerprofil aus Stahl ein Neopren-Kautschuk aufvulkanisiert wird. Dies geschieht in speziell hergestellten Spritzformen. Größere Stückzahlen sind Voraussetzung, da die Werkzeugkosten auf die Anzahl der zu produzierenden Teile umgelegt werden müssen.
Beim Abstreifersystem BA 65 Vario sind keine speziellen Werkzeuge notwendig: Ein vorgefertigtes Profil aus synthetischem Kautschuk wird entsprechend zugeschnitten. Das Trägerprofil – üblicherweise aus Metall – kann auf einer Laser- oder Nibbelmaschine hergestellt werden.
So sind auch kleinere Stückzahlen kostengünstig zu fertigen.
Eigenschaften
- Temperaturbeständigkeit – 40 °C bis + 100 °C, kurzfristig bis 140 °C
- Werkstoff Trägermaterial: Stahl, Edelstahl
- Werkstoff Abstreiferlippe: abriebfester synthetischer Kautschuk (NBR)
- Resistent gegen übliche Öle, Fette, Säuren und Basen
- Vorspannung der Abstreiferlippe: max. 1 mm
- Resistent gegen Mikro-Organismen
Abmessungen
Typenreihe | A | B** | C | D | Vorspannung* | Profillänge |
|---|---|---|---|---|---|---|
BA 65-14 VARIO | 6,5 | 14 | 8 | 1 | 1 | 500 |
BA 65-18 VARIO | 6,5 | 18 | 12 | 1 | 1 | 500 |
BA 65-25 VARIO | 6,5 | 25 | 18 | 1,5 | 1 | 500 |
* Empfohlene Vorspannung
** Maß ohne Vorspannung

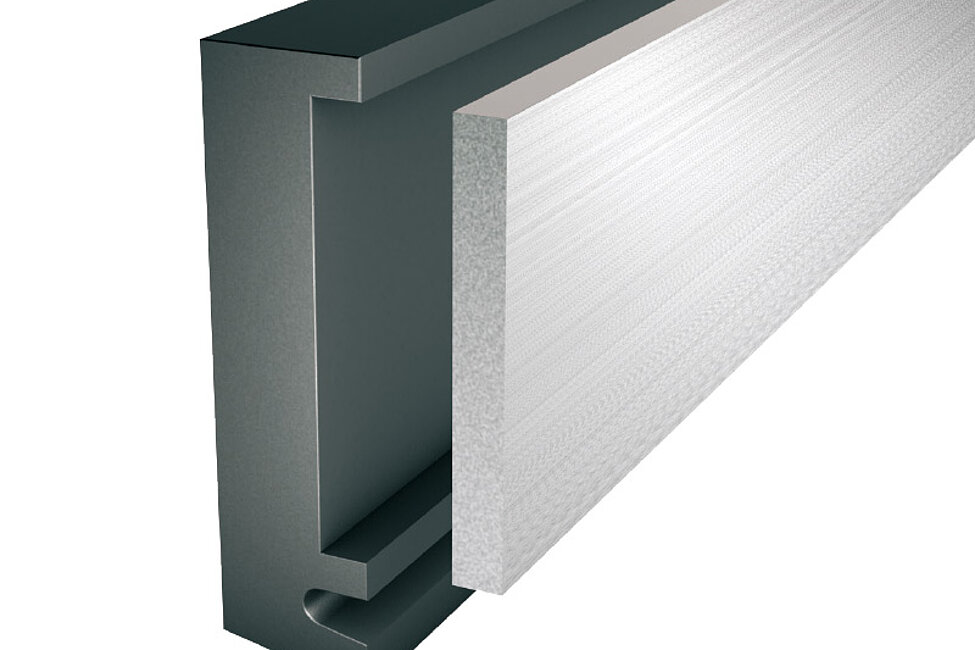

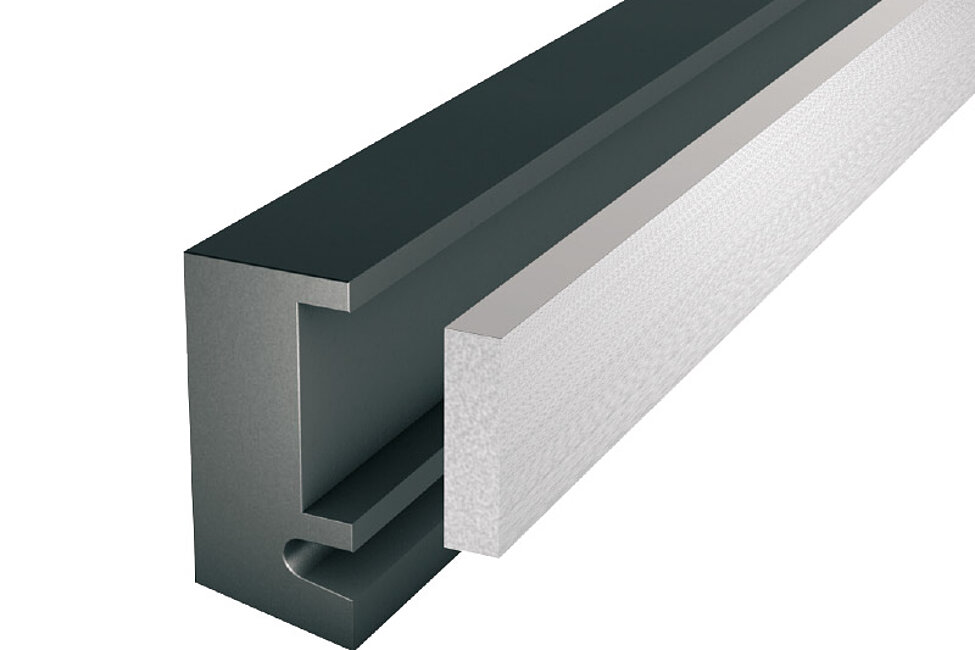

Typ BA 65-14 VARIO

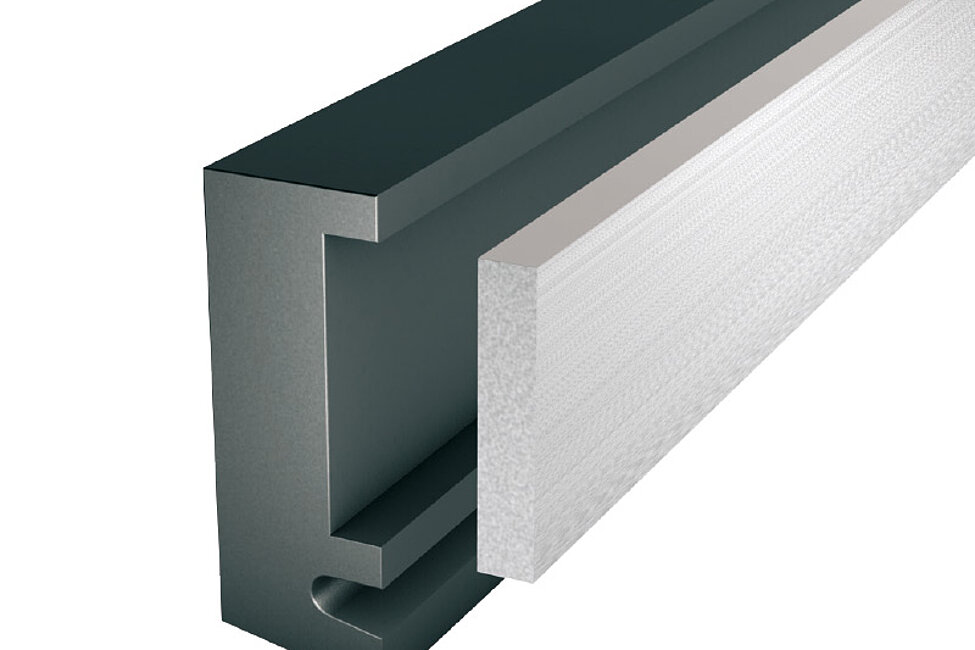

Typ BA 65-18 VARIO
Typ BA 65-25 VARIO
Liefermöglichkeiten

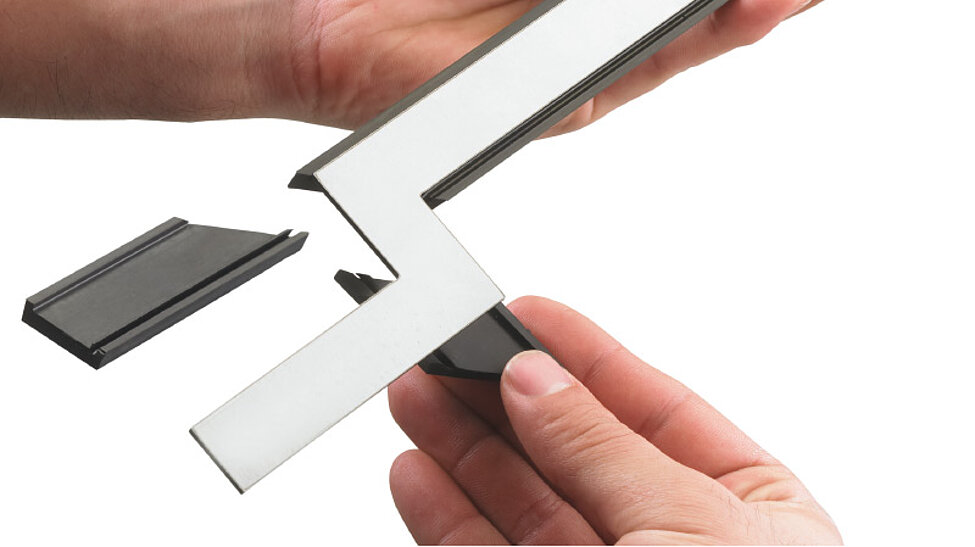

1. Bausatz als Einzelteile
Trägermaterial und Abstreiferlippen werden entsprechend Ihrer Vorgabe hergestellt und in Einzelteilen als Bausatz zusammengestellt.

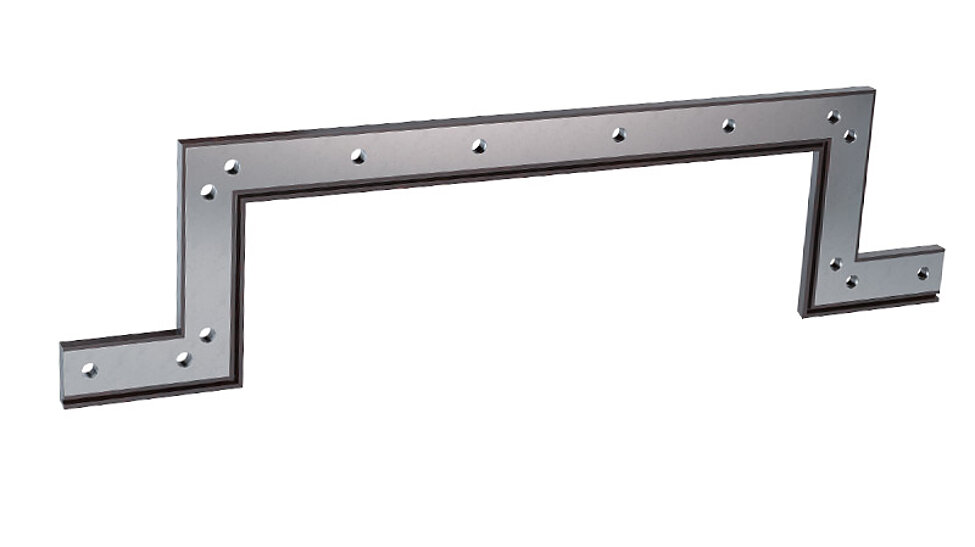

2. Einbaufertiges Abstreifersystem
Alle Teile werden an das Trägerprofil befestigt geliefert.

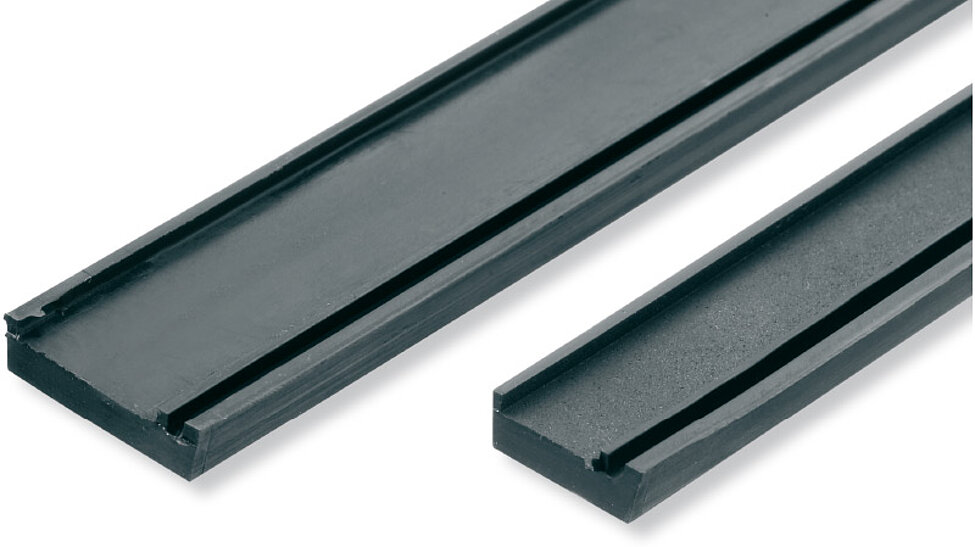

3. Abstreiferlippe separat
Wenn Ihre Fertigung die erforderlichen Trägerbleche selbst herstellen kann, können Sie die Abstreiferlippe bei uns separat bestellen. Die Lieferlänge beträgt 500 mm.
Abstreifer an Teleskop-Abdeckungen
Abstreifer an Teleskop-Abdeckungen halten die Abdeckkästen sauber und verhindern das Eindringen von Schmutz und Spänen.
Angeschweißte und angenietete Abstreifer
Bei diesen Typen wird das Trägerprofil an den Abdeckkästen angepunktet oder angenietet.
Typ MA 8
Typ MA 12
Diese Abstreifer bestehen aus einem auf einer Stahlleiste aufvulkanisierten NBR-Profil. Notwendiger rechnerischer Abstand der Deckbleche 2,5 bis 3,5 mm.
Type MA 8S / MA 12S
Die Abstreifer MA 8S und MA 12S werden mit einer Schutzleiste gegen heiße Späne abgedeckt. Notwendiger rechnerischer Abstand der Deckbleche 3,5 bis 4 mm.
Typ MA 12.1
Typ MA 18
Ein speziell gewalztes Stahlblechprofil wird an die Kästen angepunktet und eine PUR-Abstreiferlippe eingedrückt. Notwendiger rechnerischer Abstand der Deckbleche 3,5 bis 5,5 mm. Das Trägerprofil des MA 18 ist aus Aluminium und kann angeschraubt oder -genietet werden. Zusätzlich besteht die Möglichkeit eine Dämpfungsschnur anzubringen.
Typ VA 12
Typ VA 17G
Die auswechselbaren Abstreifer mit PU-Lippe
Diese Generation von Abstreifern kann direkt an der Maschine, ohne Demontage der Teleskop-Abdeckung ausgewechselt werden. Die Abstreiferlippen haben gute Gleiteigenschaften und sind auch dort einsetzbar, wo wenig Schmiermittel anfällt, z. B. an Werkzeugmaschinen. Drehverschlüsse fixieren den Abstreifer am Abdeckblech. Durch eine Drehung der Drehverschlüsse um 90° wird das Abstreifersystem ver- oder entriegelt. So lässt sich das System einfach austauschen und erneuern. Notwendiger rechnerischer Abstand der Deckbleche: 4 mm (VA 12 G) bzw. 6 mm (VA 17 G).
Bestellfähige Bahnabstreifer
Typenreihe BA/BAS/BASN
| Typenreihe | Profillänge | Artikelnummer | Anzahl im Paket |
|---|---|---|---|
| BA 18 komplett | 1000 | CPWB179100 | 10 |
| BA 18/25 Lippe | 1000 | CPWB107700 | 20 |
| BA 25 komplett | 1000 | CPWB179140 | 10 |
| BAS 18 komplett | 1000 | CPWB179120 | 10 |
| BAS 18 Vorabstreifer Stahl | 500 | CPWB178515 | 10 |
| BAS 18 Vorabstreifer Ms | 500 | CPWB178510 | 10 |
| BAS 18 Klemmleiste | 1000 | CPWB179191 | 5 |
| BAS 18 Lippe | 1000 | CPWB107710 | 20 |
| BAS 25 komplett | 1000 | CPWB179160 | 10 |
| BAS 25 Vorabstreifer Stahl | 500 | CPWB178531 | 10 |
| BAS 25 Vorabstreifer Ms | 500 | CPWB178511 | 10 |
| BAS 25 Klemmleiste | 1000 | CPWB179194 | 5 |
| BAS 25 Lippe | 1000 | CPWB107710 | 20 |
| BASN 18 komplett | 1000 | CPWB179136 | 5 |
| BASN 25 komplett | 1000 | CPWB179176 | 5 |
| BASN 40 komplett | 1000 | CPWB179185 | 5 |
| BASN 18/25/40 Lippe | 1000 | CPWB107714 | 20 |
Typenreihe BA 65
| Typenreihe | Profillänge | Artikelnummer | Anzahl im Paket |
|---|---|---|---|
| BA 65-14 | 500 | CPWB179004 | 10 |
| BA 65-18 | 500 | CPWB179005 | 10 |
| BA 65-22 | 500 | CPWB179006 | 10 |
| BA 65-25 | 500 | CPWB179007 | 10 |
| BA 115-30 | 500 | CPWB179008 | 10 |
| BA 65-14 Lippe | 500 | CPWB179000 | 10 |
| BA 65-18 Lippe | 500 | CPWB179001 | 10 |
| BA 65-22 Lippe | 500 | CPWB179002 | 10 |
| BA 65-25 Lippe | 500 | CPWB179003 | 10 |
Typenreihe MA/VA
| Typenreihe | Profillänge | Artikelnummer | Anzahl im Paket |
|---|---|---|---|
| MA 8 komplett | 500 | CPWB179201 | 5 |
| MA 8 Schutzleiste | 500 | CPWB178090 | 20 |
| MA 12 komplett | 500 | CPWB179211 | 5 |
| MA 12 Schutzleiste | 500 | CPWB178100 | 10 |
| MA 12.1 Lippe | 1000 | CPWB179212 | 20 |
| MA 12.1 Halteprofil | 1500 | CPWB103921 | 10 |
| MA 18 Lippe | 1000 | CPWB179212 | 20 |
| MA 18 Halteprofil | 1500 | CPWB103915 | 10 |
| VA 17 Lippe | 1000 | CPWB177932 | 10 |
| VA 17 Halteprofil | 1500 | CPWB177931 | 10 |
| VA 12 Lippe | 1000 | CPWB177935 | 20 |
| VA 12 Halteprofil | 1500 | CPWB177934 | 10 |
