Gliederschürzen

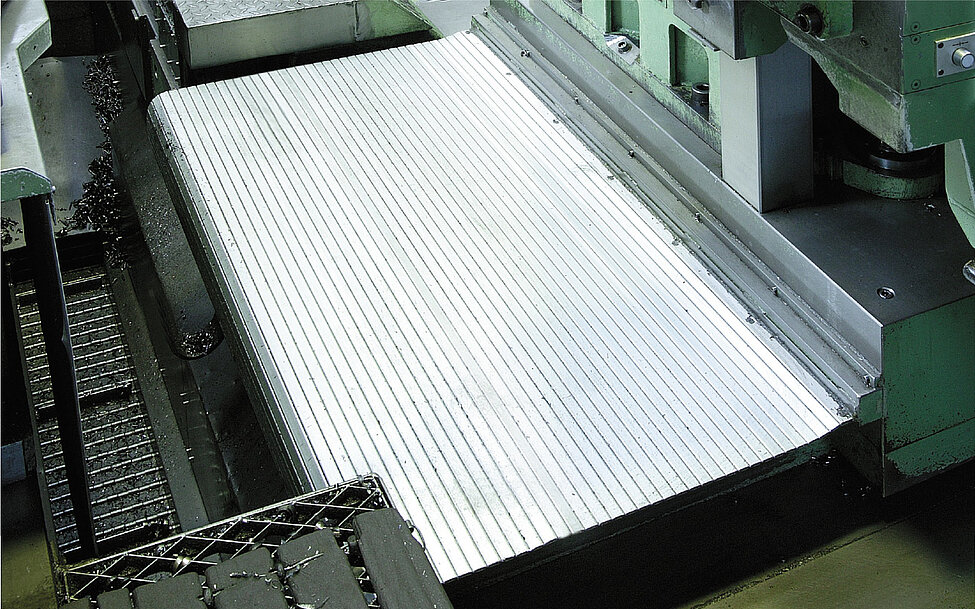

Lösungen für beengte Platzverhältnisse

Gliederschürzen können überall dort eingesetzt werden, wo aus Platzgründen keine Teleskop-Abdeckungen einsetzbar sind. Sie liegen direkt auf Führungsbahnen auf und können ohne besondere Führung am Bahnende lose herabhängen, verschraubt oder auch aufgewickelt werden.

Eigenschaften

Geringer Platzbedarf
Schutz gegen Späne und Schmiermittel
Spritz- und schwallwasserdicht
Geringes Gewicht
Hohe Lebensdauer
Wärmebeständig bis 100 °C Dauerumgebungstemperatur
Individuelle Endbefestigung

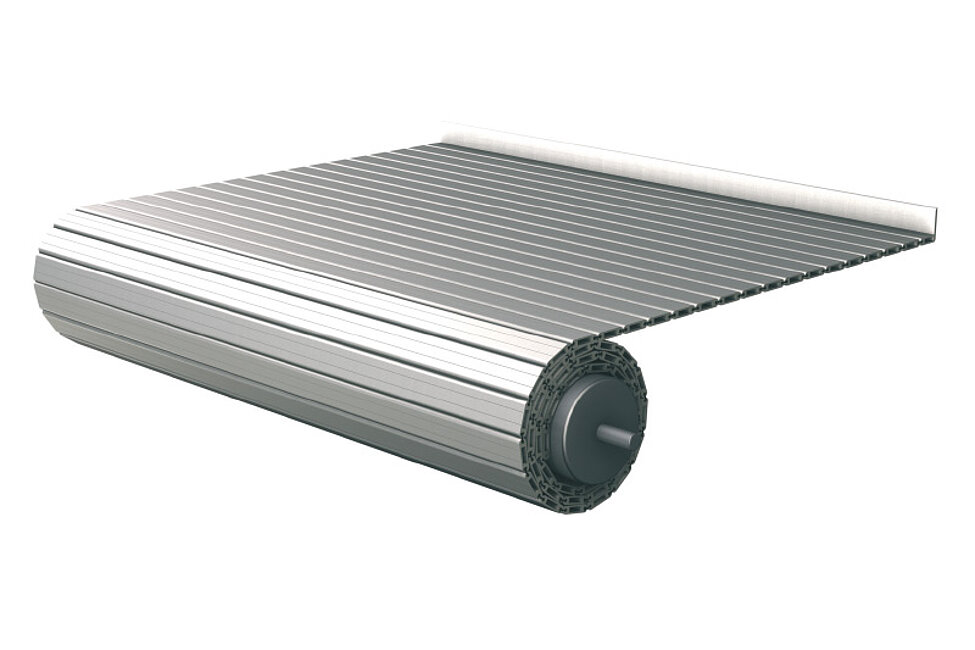

Alle Gliederschürzen mit Aufrollvorrichtung lieferbar
Seitliche Führungen sind nicht erforderlich
Kurze Lieferzeit
Attraktives Preis-/Leistungsverhältnis

1 Ausführung 1

Leichte, hochflexible Vollprofil-Gliederschürze, flache Bauform

Aluminium-Vollprofil 19 x 3 mm mit PU-Verbindungselementen

Biegeradius in beide Biegerichtungen möglich

Sonderbreiten auf Anfrage

2 Ausführung 2N

Leichte und stabile Hohlprofil-Gliederschürze, auch für große Breiten

Aluminium-Hohlprofil 20 x 5,5 mm mit PU-Verbindungselementen

Biegeradius in beide Richtungen möglich

Sonderbreiten auf Anfrage

3 Ausführung 2NG

Leichte und stabile Hohlprofil-Gliederschürze, auch für große Breiten.

Aluminium-Hohlprofil 20 x 5,5 mm mit PU-Verbindungselementen und einseitigem Biegeradius.

Ausführung in besonders glatter, abstreifbarer Oberfläche.

4 Ausführung 3

Flexible Vollmetall-Gliederschürze, mit Gelenken und einseitigem Biegeradius

Aluminium-Hohlprofil 25 x 7,5 mm mit integriertem Gelenk und einseitigem Biegeradius

B_min = 100 mm

B_max = 950 mm

R_min = 25 mm

Gewicht = 5,6 kg/m²

B_min = 100 mm

B_max = 2950 mm

R_min = 30 mm

Gewicht = 10 kg/m²

B_min = 100 mm

B_max = 2950 mm

R_min = 30 mm

Gewicht = 10 kg/m²

B_min = 100 mm

B_max = 6000 mm

R_min = 40 mm

Gewicht = 13,2 kg/m²

Definition Anschlussteile

Flexible Vollmetall- Gliederschürzen mit Gelenken können an unterschiedlichsten Positionen innerhalb Maschinen eingesetzt werden. Die Konfiguration kann mit einer Vielzahl von Anschlussarten, mit/ohne Umlenkungen, seitlichen Führungen oder einer Wickeleinrichtungen erfolgen.

Gerne unterstützen wir Sie bei Ihrer Applikation.

Profilaußenseite
Anschluss rechts
Biegeradius
Anschluss links

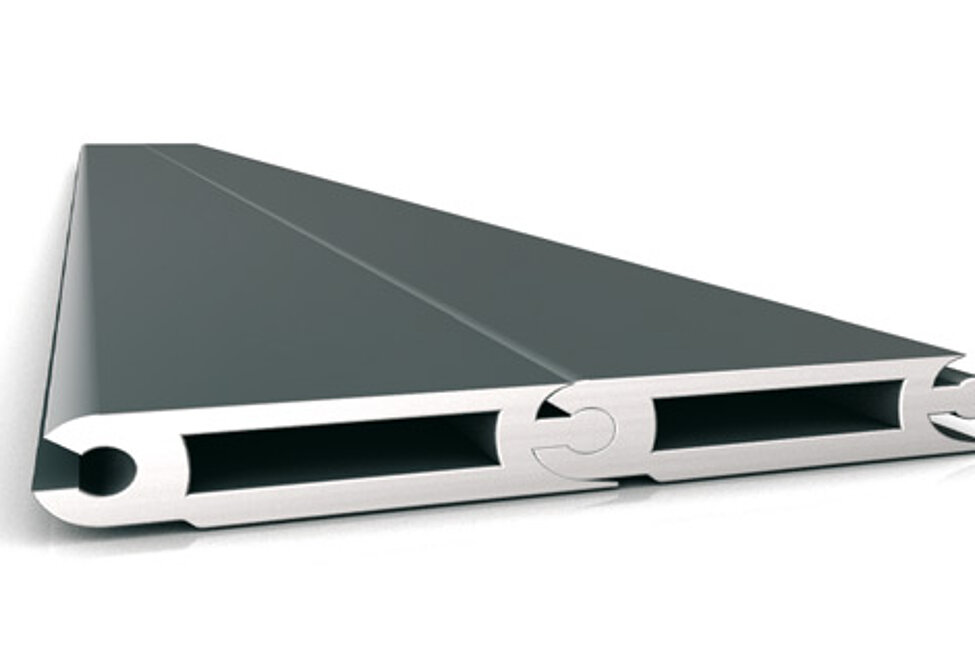

Profil mit Verbindungselementen

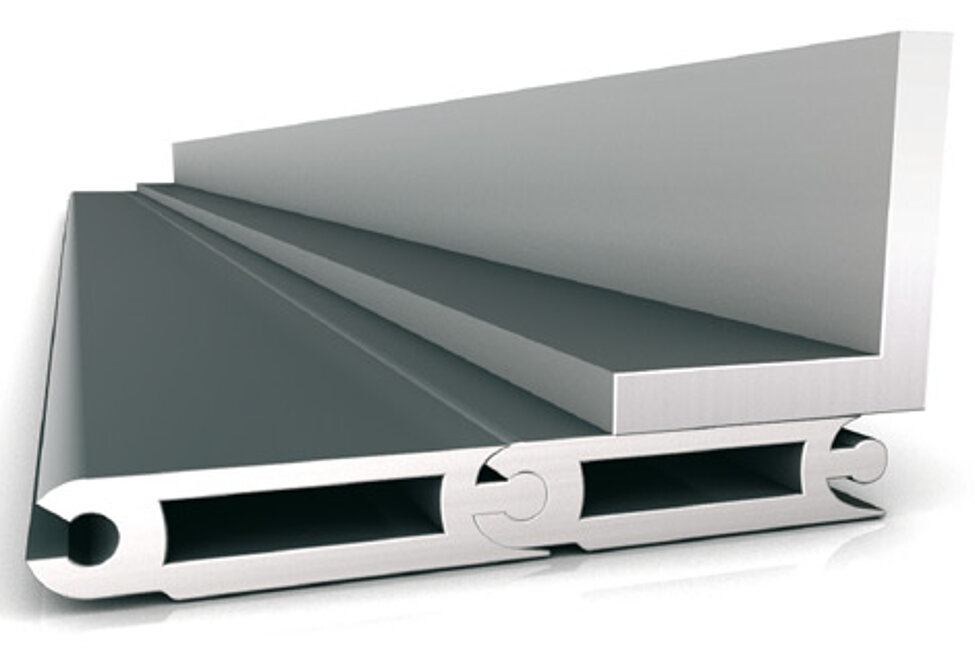

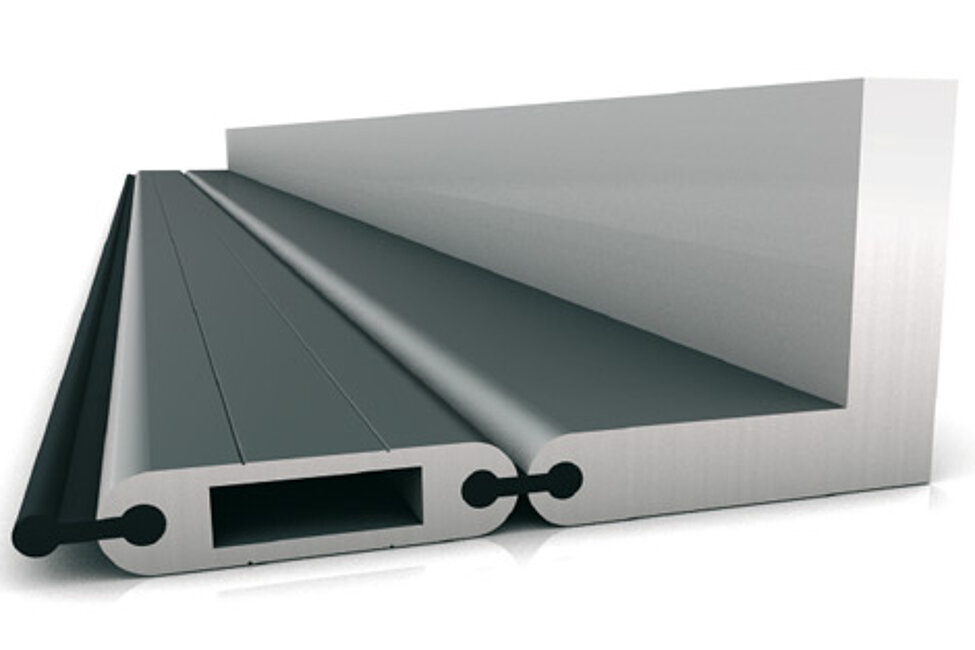

Anschlussarten

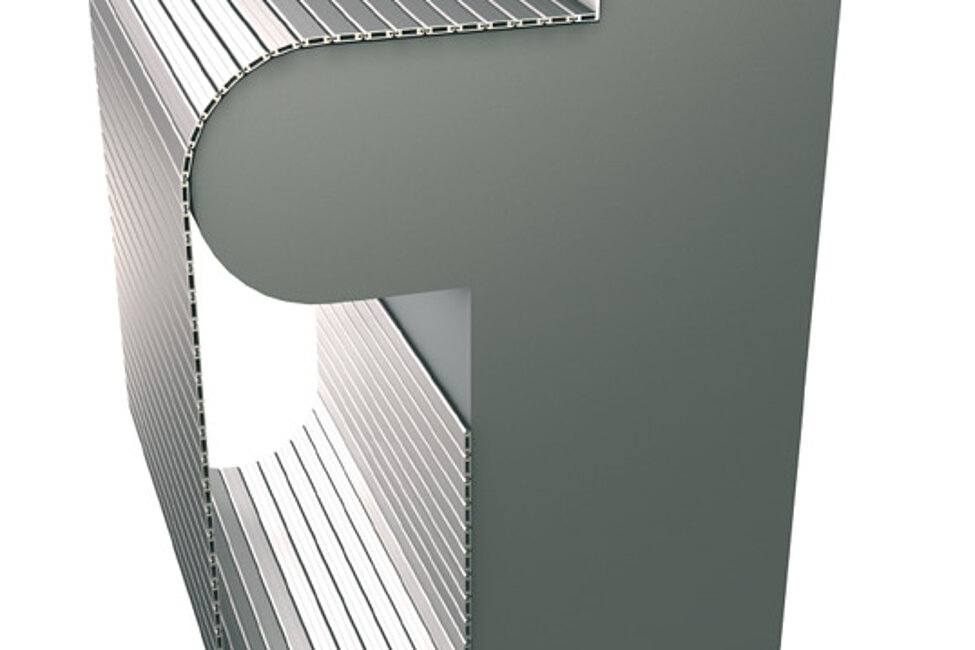

Einbauvarianten

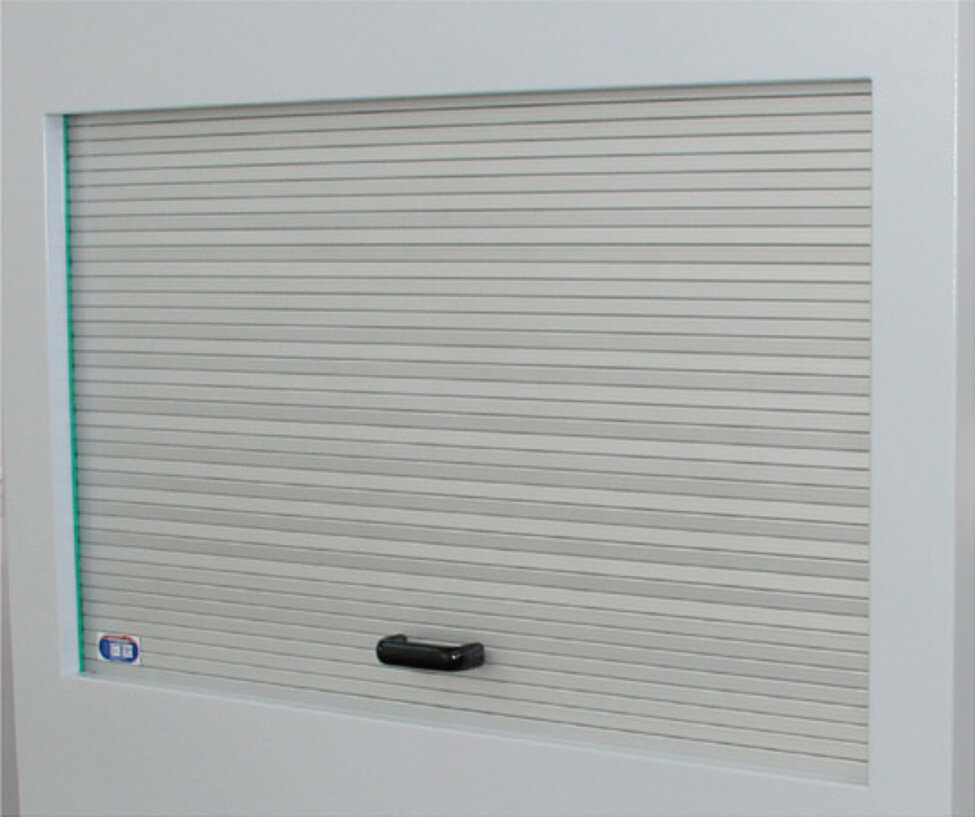

Gliederschürzen Systemlösung

Unsere Gliederschürzen können auch als Systemlösung geliefert werden. Die Auslegung erfolgt nach Ihren individuellen Anforderungen und kann sowohl manuell oder automatisch bedient werden. Sprechen Sie uns an, wir beraten Sie gerne!
