UA1455.020

UA1455.020

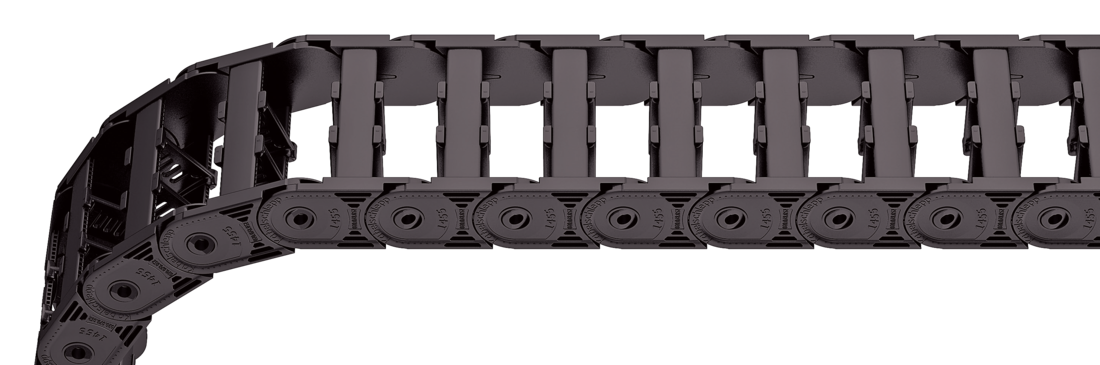

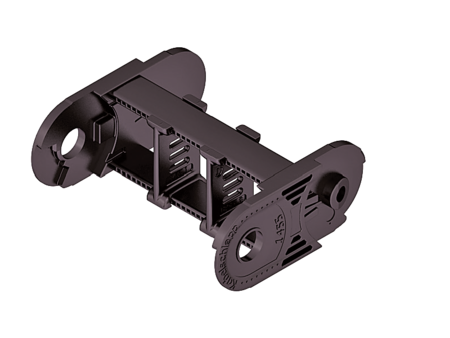

Stegbauart 020 – ­geschlossener Rahmen

Eigenschaften

  • Gewichtsoptimierter, geschlossener Kunststoffrahmen mit besonders hoher Torsionssteifigkeit.
  • Außen/Innen: Nicht zu öffnen.
Stay arrangement on each chain link <strong>(VS: fully-stayed)</strong>
Bi 25 - 130 mm

Dimensionen Dimensionen

<p>Der maximale Leitungsdurchmesser ist stark abhängig vom Krümmungsradius und dem gewünschten Leitungstyp. Bitte sprechen Sie uns an.</p>
Berechnung der Kabelträgerlänge
Kettenlänge Lk: Lk ≈ LS/2 + LB
Kettenlänge Lk aufgerundet auf Teilung t
<table class="table"> <thead> <tr> <!-- Reihenfolge gemäß Kundenwunsch --> <th class="t"><strong>t</strong><br>[mm]</th> <th class="hi red"><strong>h<sub>i</sub></strong><br>[mm]</th> <th class="hg"><strong>h<sub>G</sub></strong><br>[mm]</th> <th class="hgdash"><strong>h<sub>G'</sub></strong><br>[mm]</th> <!-- Bi Spalte nur anzeigen wenn einzelner Wert oder Range --> <!-- Bk und BEF für alle Ketten --> <th class="bk"><strong>B<sub>k</sub></strong><br>[mm]</th> <th class="bef"><strong>B<sub>EF</sub></strong><br>[mm]</th> <!-- KR Spalte nur anzeigen wenn einzelner Wert oder Range --> <th class="qk"><strong>q<sub>k</sub></strong><br>[kg/m]</th> </tr> </thead> <tbody> <tr> <!-- Reihenfolge gemäß Kundenwunsch --> <td class="t">45.5</td> <td class="hi red">26</td> <td class="hg">36</td> <td class="hgdash">38.5</td> <!-- Bi Spalte nur anzeigen wenn einzelner Wert oder Range --> <!-- Bk und BEF für alle Ketten --> <td class="bk">Bi + 16</td> <td class="bef">Bi + 19</td> <!-- KR Spalte nur anzeigen wenn einzelner Wert oder Range --> <td class="qk">0,71 – 1,12</td> </tr> </tbody> </table>
Bi [mm]
25 38 58 78 103 130
KR [mm]
52 65 95 125 150 180 200

Bestellbeispiel

UA1455
Type
•
020
Stay variant
•
78
Bi [mm]
•
150
KR [mm]
-
1456
Lk [mm]
VS
Stay arrangement

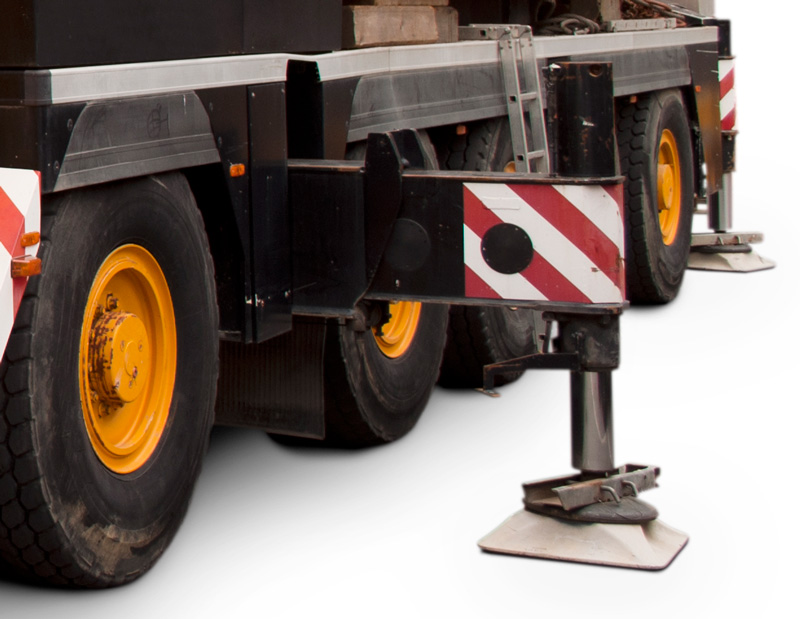

Sonderausführung für Stützfüße von Nutzfahrzeugen

Sonderausführungen für das sichere Führen und Separieren von biegesteifen Hydraulikschläuchen und Elektroleitungen auf begrenztem ­Bauraum in ausfahrbaren Stützfüßen von Nutzfahrzeugen auf Anfrage.

Inner Distribution Inner Distribution

Trennstegsysteme

Montiert wird das Trennstegsystem standardmäßig an jedem 2. Kettenglied.

Standardmäßig sind Trennstege bzw. das komplette Trennstegsystem (Trennstege mit Höhenseparierungen) im Querschnitt verschiebbar (Version A).

Trennstegsystem TS0
ohne Höhenunterteilung

Vers.aT min
[mm]		ax min
[mm]		ac min
[mm]		ax Raster
[mm]		nT min
A3,575––

Trennsteganzahl bei Bauart 020 abhängig von Bi

Bestellbeispiel

TS0
Divider system
•
A
Version
•
3
nT

Bitte die Bezeichnung des Trennstegsystems (TS0), die Version, sowie die Anzahl der Trennstege pro Querschnitt [nT] angeben. Sie können Ihrer Bestellung gerne eine Skizze beifügen.

Anschlusselemente Anschlusselemente

Empfohlenes ­Anzugsmoment: 5 Nm für Schrauben M5 - 8.8
Bi
[mm]		nz
252
383
585
787
1039
13011

Optional sind die Anschlusselemente auch mit Zugentlastungskamm (1x pro Seite) erhältlich. Bitte bei der Bestellung angeben.

Anschlusspunkt
F – Festpunkt
M – Mitnehmer

Anschlussart
U – Universalanschluss

Bestellbeispiel

UMB
UMB
End connector
•
F
•
M
Connection point
U
U
Connection type

Empfohlenes ­Anzugsmoment: 6 Nm für Schrauben M6 - 8.8
Bi
[mm]		nz
252 x 2
382 x 3
582 x 4
782 x 6
1032 x 8
1302 x 10

Optional sind die Anschlusswinkel auch ohne Zugentlastungskamm (außer Bi 25) erhältlich. Bitte bei der Bestellung angeben.

Anschlusspunkt
F – Festpunkt
M – Mitnehmer

Anschlussart
A – Verschraubung nach außen (Standard)
I – Verschraubung nach innen
H – Verschraubung um 90° gedreht nach außen
K – Verschraubung um 90° gedreht nach innen

Bestellbeispiel

Anschlusswinkel
Anschlusswinkel
End connector
•
F
•
M
Connection point
A
A
Connection type

Empfohlenes ­Anzugsmoment: 6 Nm für Schrauben M6 - 8.8 und Unterlegscheiben
Bi
[mm]		nz
252 x 2
382 x 3
582 x 4
782 x 6
1032 x 8
1302 x 10

Optional sind die Anschlusswinkel auch ohne Zugentlastungskamm (außer Bi 25) erhältlich. Bitte bei der Bestellung angeben.

Anschlusspunkt
F – Festpunkt
M – Mitnehmer

Anschlussart
A – Verschraubung nach außen (Standard)
I – Verschraubung nach innen
H – Verschraubung um 90° gedreht nach außen
K – Verschraubung um 90° gedreht nach innen

Bestellbeispiel

Anschlusswinkel U0455
Anschlusswinkel U0455
End connector
•
F
•
M
Connection point
A
A
Connection type
