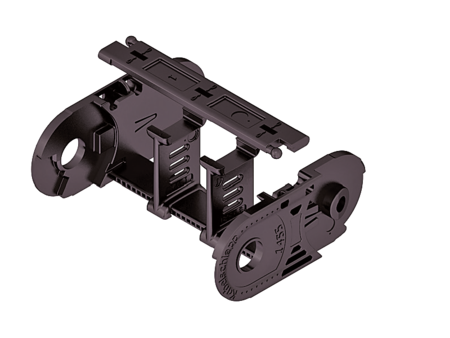

Stegbauart 030 – ­mit außen aufklappbaren und lösbaren Stegen

Eigenschaften

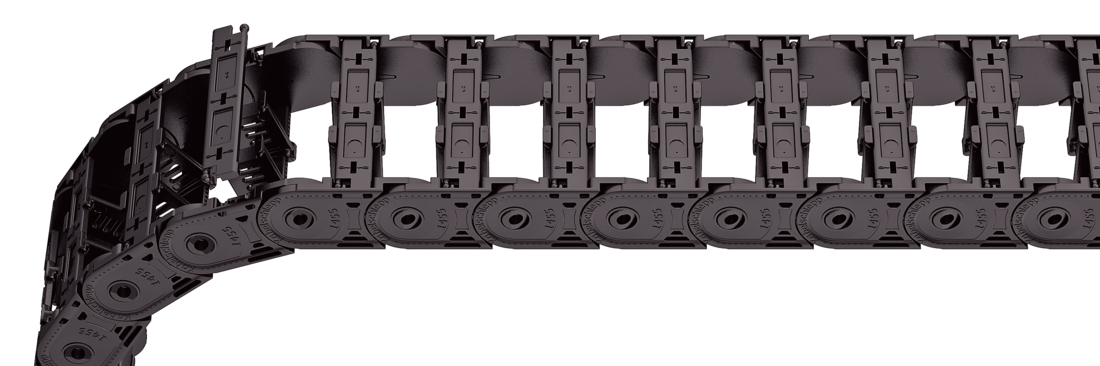

  • Gewichtsoptimierter Kunststoffrahmen mit besonders hoher Torsionssteifigkeit.
  • An beliebiger Position nach Links oder Rechts aufklappbar und lösbar.
  • Außen: Aufklappbar und lösbar.
Stay arrangement on each chain link <strong>(VS: fully-stayed)</strong>
Bi 25 - 130 mm

Dimensionen Dimensionen

<p>Der maximale Leitungsdurchmesser ist stark abhängig vom Krümmungsradius und dem gewünschten Leitungstyp. Bitte sprechen Sie uns an.</p>
Berechnung der Kabelträgerlänge
Kettenlänge Lk: Lk ≈ LS/2 + LB
Kettenlänge Lk aufgerundet auf Teilung t
<table class="table"> <thead> <tr> <!-- Reihenfolge gemäß Kundenwunsch --> <th class="t"><strong>t</strong><br>[mm]</th> <th class="hi red"><strong>h<sub>i</sub></strong><br>[mm]</th> <th class="hg"><strong>h<sub>G</sub></strong><br>[mm]</th> <th class="hgdash"><strong>h<sub>G'</sub></strong><br>[mm]</th> <!-- Bi Spalte nur anzeigen wenn einzelner Wert oder Range --> <!-- Bk und BEF für alle Ketten --> <th class="bk"><strong>B<sub>k</sub></strong><br>[mm]</th> <th class="bef"><strong>B<sub>EF</sub></strong><br>[mm]</th> <!-- KR Spalte nur anzeigen wenn einzelner Wert oder Range --> <th class="qk"><strong>q<sub>k</sub></strong><br>[kg/m]</th> </tr> </thead> <tbody> <tr> <!-- Reihenfolge gemäß Kundenwunsch --> <td class="t">45.5</td> <td class="hi red">26</td> <td class="hg">36</td> <td class="hgdash">38.5</td> <!-- Bi Spalte nur anzeigen wenn einzelner Wert oder Range --> <!-- Bk und BEF für alle Ketten --> <td class="bk">Bi + 16</td> <td class="bef">Bi + 19</td> <!-- KR Spalte nur anzeigen wenn einzelner Wert oder Range --> <td class="qk">0,73 – 1,10</td> </tr> </tbody> </table>
Bi [mm]
25 38 58 78 103 130
KR [mm]
52 65 95 125 150 180 200

Bestellbeispiel

UA1455
Type
•
030
Stay variant
•
78
Bi [mm]
•
150
KR [mm]
-
1456
Lk [mm]
VS
Stay arrangement

Inner Distribution Inner Distribution

Trennstegsysteme

Montiert wird das Trennstegsystem standardmäßig an jedem 2. Kettenglied. Standardmäßig sind Trennstege bzw. das komplette Trennstegsystem (Trennstege mit Höhenseparierungen) im Querschnitt verschiebbar (Version A).

Für Anwendungen mit Querbeschleunigungen und auf der Seite liegende Anwendungen sind Trennstege mit Arretierungsnocken verfügbar. Hierbei rasten die Arretierungsnocken in den Rastprofilen der Stege ein (Version B).

Trennstegsystem TS0
ohne Höhenunterteilung

Vers.aT min
[mm]		ax min
[mm]		ac min
[mm]		ax Raster
[mm]		nT min
A3.575-–
B4/5**7,55,52,5-

** 4 mm für Bi 38 – 103; 5 mm für Bi 25, 130

Trennstegsystem TS1
mit durchgehender Höhenunterteilung

Vers.aT min
[mm]		aT max
[mm]		ax min
[mm]		ac min
[mm]		ax Raster
[mm]		nT min
A3.52075–2
B4/5**207,55,52,52

** 4 mm für Bi 38 – 103; 5 mm für Bi 25, 130

Trennstegsystem TS3
mit Höhenunterteilung aus Kunststoff-Zwischenböden

Vers.aT min
[mm]		ax min
[mm]		ac min
[mm]		nT min
A3.515102

Die Trennstege sind durch die Zwischenböden fixiert, das komplette Trennstegsystem ist im Querschnitt verschiebbar.

ax (Mittenabstand Trennstege) [mm]

ac (Nutzbreite Innenkammer) [mm]

15202530354045556575
10152025303540506070

Bestellbeispiel

TS3
Divider system
•
A
Version
•
2
nT
•
K1
•
K4
Chamber
•
34
•
38
ax
-
VR1
-
VR3
Height separation

Anschlusselemente Anschlusselemente

Empfohlenes ­Anzugsmoment: 5 Nm für Schrauben M5 - 8.8
Bi
[mm]		nz
252
383
585
787
1039
13011

Optional sind die Anschlusselemente auch mit Zugentlastungskamm (1x pro Seite) erhältlich. Bitte bei der Bestellung angeben.

Anschlusspunkt
F – Festpunkt
M – Mitnehmer

Anschlussart
U – Universalanschluss

Bestellbeispiel

UMB
UMB
End connector
•
F
•
M
Connection point
U
U
Connection type

Empfohlenes ­Anzugsmoment: 6 Nm für Schrauben M6 - 8.8
Bi
[mm]		nz
252 x 2
382 x 3
582 x 4
782 x 6
1032 x 8
1302 x 10

Optional sind die Anschlusswinkel auch ohne Zugentlastungskamm (außer Bi 25) erhältlich. Bitte bei der Bestellung angeben.

Anschlusspunkt
F – Festpunkt
M – Mitnehmer

Anschlussart
A – Verschraubung nach außen (Standard)
I – Verschraubung nach innen
H – Verschraubung um 90° gedreht nach außen
K – Verschraubung um 90° gedreht nach innen

Bestellbeispiel

Anschlusswinkel
Anschlusswinkel
End connector
•
F
•
M
Connection point
A
A
Connection type

Empfohlenes ­Anzugsmoment: 6 Nm für Schrauben M6 - 8.8 und Unterlegscheiben
Bi
[mm]		nz
252 x 2
382 x 3
582 x 4
782 x 6
1032 x 8
1302 x 10

Optional sind die Anschlusswinkel auch ohne Zugentlastungskamm (außer Bi 25) erhältlich. Bitte bei der Bestellung angeben.

Anschlusspunkt
F – Festpunkt
M – Mitnehmer

Anschlussart
A – Verschraubung nach außen (Standard)
I – Verschraubung nach innen
H – Verschraubung um 90° gedreht nach außen
K – Verschraubung um 90° gedreht nach innen

Bestellbeispiel

Anschlusswinkel U0455
Anschlusswinkel U0455
End connector
•
F
•
M
Connection point
A
A
Connection type
